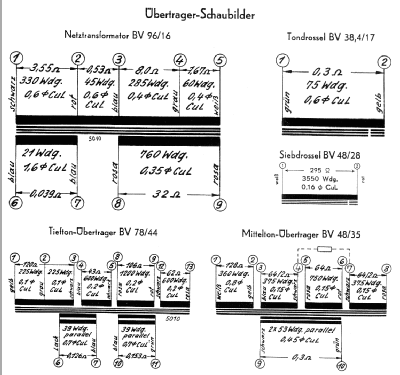

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 10
  • Number of Transistors
  • Main principle
  • Superhet with RF-stage; ZF/IF 468/10700 kHz
  • Tuned circuits
  • 9 AM circuit(s)     10 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, more than 2 x SW plus FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 125; 220; 240 Volt
  • Loudspeaker
  • 3 Loudspeakers
  • Power out
  • 12 W (unknown quality)
  • Material
  • Wooden case
  • from Radiomuseum.org

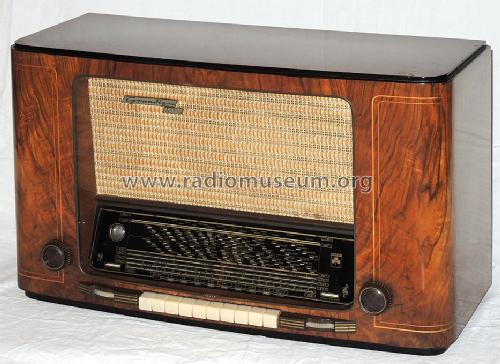

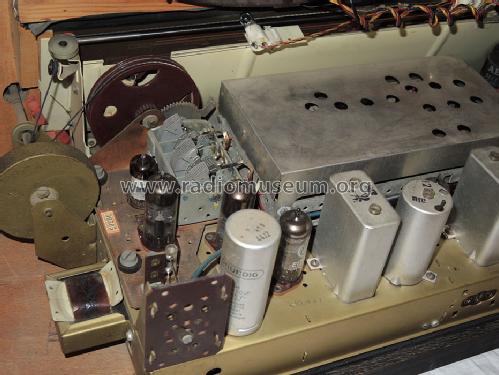

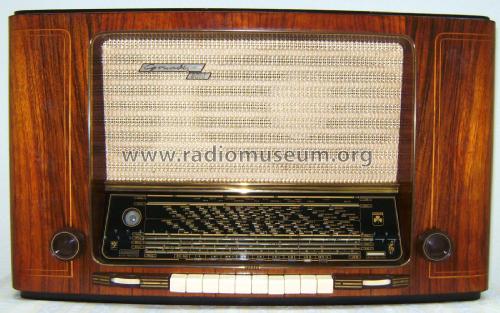

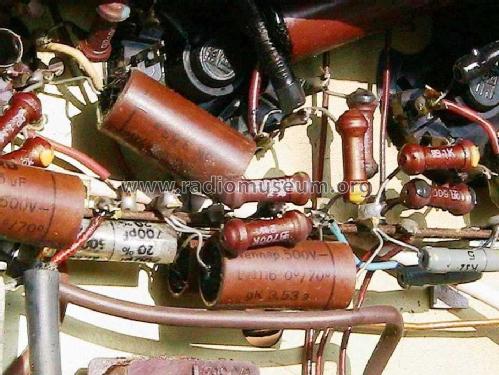

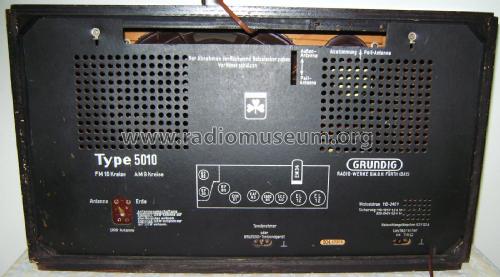

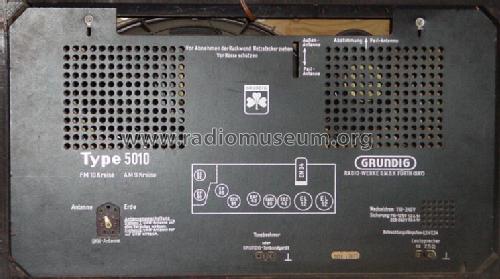

  • Model: 5010 - Grundig Radio-Vertrieb, RVF,
  • Shape
  • Tablemodel with Push Buttons.
  • Dimensions (WHD)
  • 706 x 414 x 305 mm / 27.8 x 16.3 x 12 inch
  • Notes
  • Als Musikschrank in Mod. 8010 und 8012 verbaut. «Luxus-Super» mit 12-Watt-Gegentaktendstufe, Ratiodetektor, stufenlos regelbares 4-fach-Filter mit symmetrisch zur Bandmitte liegenden Nullstellen, Klangregister etc.
  • Net weight (2.2 lb = 1 kg)
  • 20 kg / 44 lb 0.8 oz (44.053 lb)
  • Price in first year of sale
  • 590.00 DM
  • Mentioned in
  • - - Manufacturers Literature (Katalog, Kleeblattserie 1953)
  • Literature/Schematics (1)
  • -- Original-techn. papers.

 Collections | Museums | Literature

Collections

The model is part of the collections of the following members.

 Forum

Forum contributions about this model: Grundig Radio-: 5010

Threads: 12 | Posts: 38

Liebe Forumsteilnehmer, bei meinem 5010 verzerren zu kräftig einfallende UKW-Sender. Ich vermute, dass die Rückwärtsregelung nicht arbeitet. Das Gerät hat auch durchgängig eine extrem hohe Empfangsempfindlichkeit. Ich kann aber nicht erkennen, wo diese Regelung wirkt. Ich würde mich sehr freuen, wenn mir jemand den Wege bzw. die Wege beschreiben könnte.Mit freundlichen Grüßen Bernward Felbermair

Bernward Felbermair, 04.Jul.13

Weitere Posts (5) zu diesem Thema.

What would the function of this pushbutton be? Thanx.

Karl Schmitz, 18.Sep.11

Weitere Posts (4) zu diesem Thema.

Hello. I am in need of replacement push buttons (10) for the above Grundig radio. Would anyone be able to help me? Also, would push buttons from a Grundig 5040-W, or 5040-W/3D fit the 5010 model? Thanx, in advance, for any assistance.

-Karl Schmitz

Geneva, Indiana

USA

Karl Schmitz, 16.Apr.11

Weitere Posts (5) zu diesem Thema.

Hallo RM Gemeinde kann mir jemand Auskunft geben ob der Lautsprecher und die braunen Blenden der Bass und Höhenregelung von einem 4010 beim 5010 passen?Würde mir sehr weiter helfen.Gruß Dieter,

Dieter Wiedemann, 16.Nov.10

Weitere Posts (3) zu diesem Thema.

Liebe Sammlerfreunde,

beim Grundig Modell 5010 ist Teil 1 und Teil 2 der Stückliste gleich, die Elkos und Widerstände fehlen. Hat jemand einen Scan der entsprechenden Seite des Reparaturhelfers und kann die Seite 2 korrigieren? Auf dem Schaltplan stehen leider keine Spannungsangaben für die Elkos... Danke!

Mit freundlichen Grüßen

Martin Jangowski

Martin Jangowski, 28.Jun.07

Weitere Posts (4) zu diesem Thema.

Bedienungsanleitung des Grundig 5010

Attachments

Eckhard Kull, 05.Jan.06

Weitere Posts (2) zu diesem Thema.

Ich besitze ein Grundig 5010 mit 4 Lautsprechern, zwei sind an den Seiten eingebaut.
Das ganze sieht original aus. Kennt jemand so ein Gerät?

Werner Riethmüller, 20.Nov.05

Weitere Posts (2) zu diesem Thema.

Hallo Herr Koch, Hallo Herr Knoll,

Leider kann ich auf den Beitrag: Aktive Ferritantenne mit EF42 beim 5010 nicht antworten, deshalb dieser Weg.

In der Funkgeschichte Nr.87 (1992), Seite 314/315 ist ein Artikel von Herr Gerhard Ebeling. Hier wird über die Grundig Ferrit-Selector-Antenne berichtet.

Herr Ebeling beschreibt sie als Nachrüstantenne.
Ausführung I ohne Röhre für die Grundig Geräte 3010 / 3012  Preis 18,50 DM
Ausführung II mit EF42 ohne eigenes Netzteil für die Grundig Geräte 4010 / 5010 Preis 34,00 DM
Ausführung III wie Ausführung II mit eigenem Netzgerät für alle Geräte Preis 46,00 DM

Die Antennen wurden so auf der Innenseite des Gehäusedeckels montiert, dass der Schalter und  die Rändelscheibe zur Richtungswahl leicht zu bedienen waren.

Als Literaturnachweis gibt Herr Ebeling an:

1. Hausmitteilungen der Grundig Radio-Werke Aug. 1952 Nr. 2/3
2. Kataloge des Rundfunk-Großhandels 1951/52 bis 1953/54
3. Heinz Lange: Schaltungen der Funkindustrie ( 1961 ) Band IV, S. 367

Nr. 3 steht mir zur Verfügung. Ich habe dort nachgesehen. Herr Lange zeigt dort nur die Schaltungen   Ferrit-Selector-Antenne Ausgabe IIa, III und IIIa . Geräte mit integrierter Ferrit-Selector-Antenne waren nicht aufgeführt.
Die Nachweise Nr.1 und 2 stehen mir nicht zur Verfügung.
Herr Knoll, vielleicht steht Ihnen die aufgeführte Grundig Hausmitteilung zur Verfügung und ergibt weitere Hinweise über einen Serieneinbau.

Karl-Heinz Kornath

Karl-Heinz Kornath, 15.Aug.05

Weitere Posts (2) zu diesem Thema.

Ich besitze einen 5010 mit von hinten einstellbarer Ferritantenne nebst Vorstufe mit EF42 unter dem Gehäusedeckel. Mich würde interessieren, ob diese Vorstufe zur Standardausstattung gehörte oder ob es eine separat bestellbare Option war, da ich auch Bilder von Geräten ohne diese Antenne gesehen habe.

Gruss, Wolfgang Koch

Wolfgang Koch, 14.Aug.05

Weitere Posts (2) zu diesem Thema.

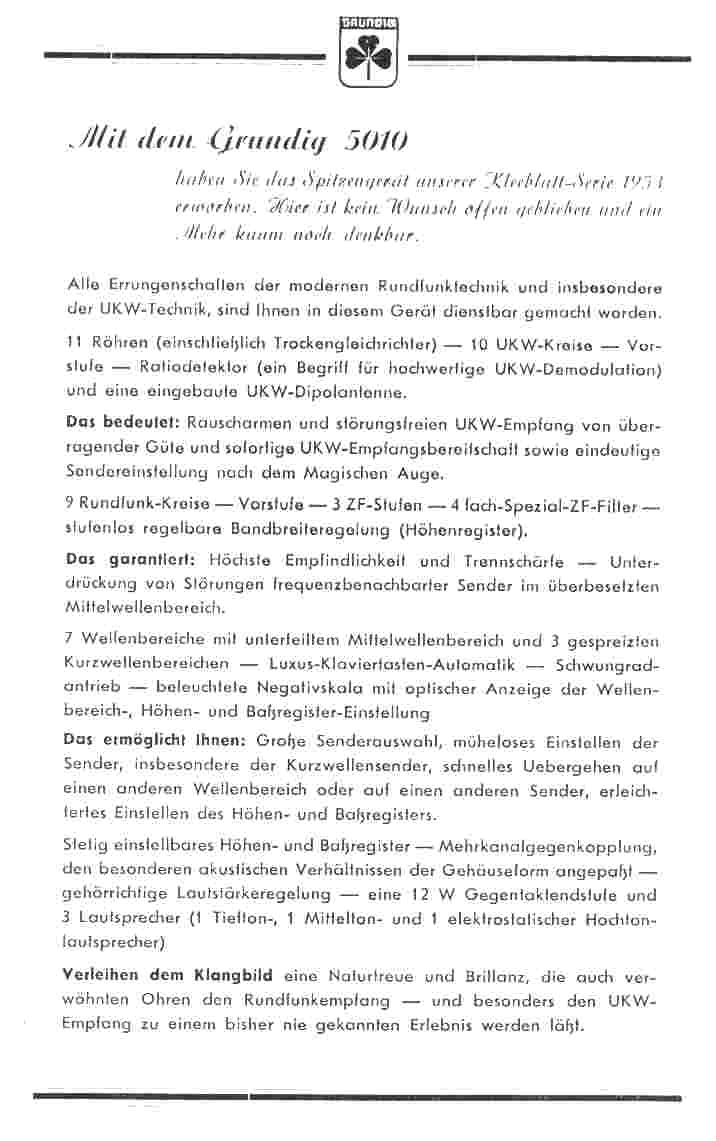

Als Anlage eine Seite aus einer Grundig Händler- Info vom Dez. 1952

Hier werden  der 4010W und der 5010W als eine Varriante mit einer von  vorne drehbaren Ferrit-Antenne angeboten.

Gesehen habe ichsoweit ich mich erínnern kann, noch keinen. Aber 50 Jahre sind eine lange Zeit.

Gruss Hans M. Knoll

 Herr Brötje fragte nach den Preisen die hier schlecht zu lesen sind.

4010W DM 475,00   Aufpreis fuer Ferritantenne mit EF42 DM 26,00

5010W DM 590,00  Aufpreis fuer Ferritantenne mit EF42 DM 26,00

Gruss Knoll





Hans M. Knoll, 24.Apr.04

Weitere Posts (1) zu diesem Thema.

Vom 4010 gibt es eine Variante mit integrierter (!) Ferritantenne (von vorne über einen Hebel hinter dem Senderwahlknopf drehbar), den 4010 F. Dabei handelt es sich nicht um einen 4010 W mit eingebauter Grundig Ferritstabantenne Typ II! Der 4010 F wurde in Funkschau 16/1953, S. 326 vorgestellt. Gibt es eine entsprechende Variante auch vom 5010, also einen 5010 F ?

Gruss Lars





Lars Brötje, 24.Apr.04

Weitere Posts (5) zu diesem Thema.

Kleine Anmerkung:Nach meiner Ansicht hat der 5010  nur 2 Lautsprecher die durch 2 getrennte Ausgangsübertrager angesteuert werden.

MfG

Axel Schorpp

Axel Schorpp, 29.Mar.04

Weitere Posts (3) zu diesem Thema.
