AM/FM-Generator AS4

Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

Data
Forum
Pictures
Collections

  • Year
  • 1970 ??
  • Category
  • Service- or Lab Equipment
  • Radiomuseum.org ID
  • 94566
    • alternative name: Grundig Portugal || Grundig USA / Lextronix

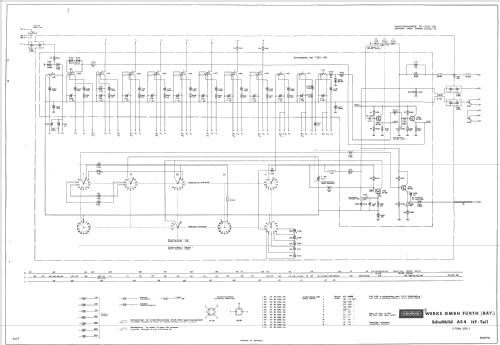

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 10
  • Wave bands
  • Wave Bands given in the notes.
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 220 Volt
  • Loudspeaker
  • - - No sound reproduction output.
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: AM/FM-Generator AS4 - Grundig Radio-Vertrieb, RVF,
  • Shape
  • Tablemodel, low profile (big size).
  • Dimensions (WHD)
  • 300 x 220 x 180 mm / 11.8 x 8.7 x 7.1 inch
  • Notes

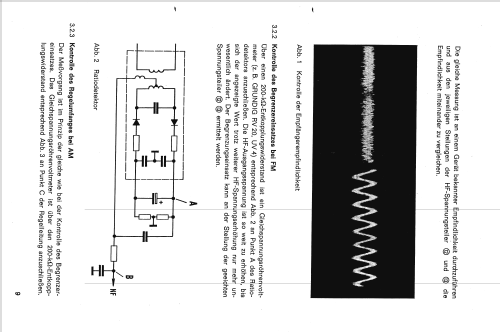

  • Ableichsender mit Wobbler für Frequenzbereiche von 0,11 - 115 MHz in 12 Bereichen, mit 1000/4000 Hz modulierbar, FM-Hub 0-75 kHz.

    Halbleiterliste: nur einmal pro Typ.

  • Net weight (2.2 lb = 1 kg)
  • 6 kg / 13 lb 3.5 oz (13.216 lb)
  • Price in first year of sale
  • 1,421.00 DM
  • Author
  • Model page created by a member from A. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model AM/FM-Generator is part of the collections of the following members.

 Forum

Forum contributions about this model: Grundig Radio-: AM/FM-Generator AS4

Threads: 3 | Posts: 11

Hallo liebe RadioMuseum Freunde, ich schreibe Euch, weil ich an meinem kürzlich erworbenen Grundig AS4 Signalgenerator ein kleines "Problem" lösen muß und vielleicht hat jemand einen guten Tip.

Es sieht so aus, als ob bei dem guten Stück die Achskupplung zwischen dem Einstellrad und dem Drehkondensator gebrochen ist. Hat wohl irgend einen Schlag abbekommen oder einfach altersbedingt... Ich suche aber es ist wirklich schwierig, geeignete Bezugsquellen eines möglicherweise geeigneten Ersatzteiles zu finden. Um etwaige Tips und Hinweise wäre ich sehr Dankbar. Beste Grüße C.S.Grundig AS4: gebrochene Achskupplung

Claudius Schreibweis, 22.Mar.22

Weitere Posts (3) zu diesem Thema.

Liebe Forenmitglieder,

ich habe einen AS4 mit Bedienungsanleitung erworben. In der BDA ist eine Skalenlampe aufgeführt. Da jedoch bei dem Gerät an der Skala nichts leuchtet, wollte ich nach dem Skalenbirnchen sehen und es austauschen. Ich habe das Gerät geöffnet und finde jedoch keine Skalenbeleuchtung. Nur die rote Meldeleuchte geht. Nun meine Frage:

Hat der AS4 eine Skalenbeleuchtung, bzw. wenn ja wo ist diese versteckt? Es soll ein Birnchen mit 14 Volt und 80 mA Firma Alba Nr. 697 sein. Wie ist das Birnchen zugänglich? Frontblende abbauen?

Dann zur HF-Buchse: Wo bekommt man noch so einen Stecker bzw. Adapter? Es ist laut BDA eine 3,5/9,5 Normbuchse koax. 60 Ohm. Ist es evtl. ein Spinner BN  450303 oder ein Wisi?

Ich habe schon bei der Firma Spinner angerufen. Die haben noch eine Tuschezeichnung von 1974. Nach einer Nachfertigung habe ich nicht gefragt bei einer Stückzahl von einem Stecker.

Für Ratschläge bzw. Hinweise wäre ich sehr dankbar.

Viele Grüße

Peter



Peter Kretschmer, 12.May.20

Weitere Posts (3) zu diesem Thema.

Guten Tag!

Habe vor kurzen einen AS4 von Grundig ersteigert. Leider ohne Bedienungsanleitung und nun suche ich eine. Würde mich sehr freuen wenn mir jemnad eine Kopie zur Verfügung stellen könnte.

Danke im voraus!

Mit freundlichen Grüßen Rudolf Mitteregger



Rudolf Mitteregger, 16.Nov.08

Weitere Posts (5) zu diesem Thema.
