• Country
• Germany

• Manufacturer / Brand
• Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

• Year
• 1950/1951

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 178545

• • alternative name: Grundig Portugal || Grundig USA / Lextronix

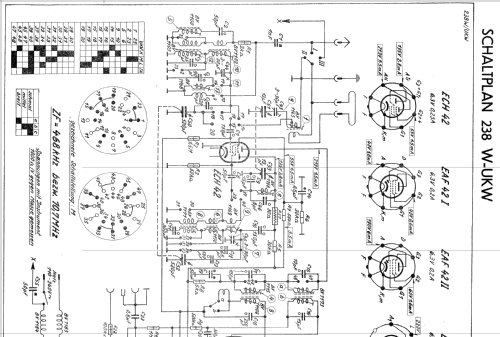

Click on the schematic thumbnail to request the schematic as a free document.

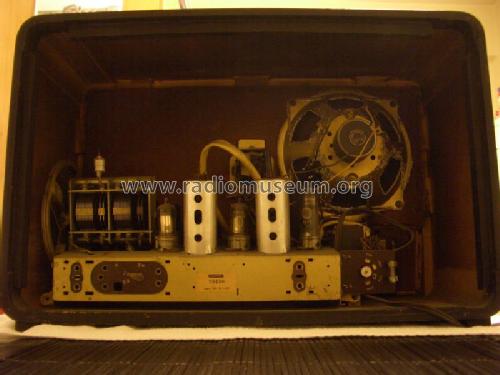

• Number of Tubes
• 5

• Valves / Tubes
• ECH42 EF41 or EAF42 EAF42 EL41 EM4

• Number of Transistors

• Semiconductors
• 220B60

• Main principle
• Superheterodyne (common); ZF/IF 468/10700 kHz; 2 AF stage(s); Reflex

• Tuned circuits
• 6 AM circuit(s)     6 FM circuit(s)

• Wave bands
• Broadcast, Long Wave, Short Wave plus FM or UHF.

• Power type and voltage
• Alternating Current supply (AC) / 110; 125; 220; 240 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 18 cm = 7.1 inch

• Material
• Wooden case

• from Radiomuseum.org

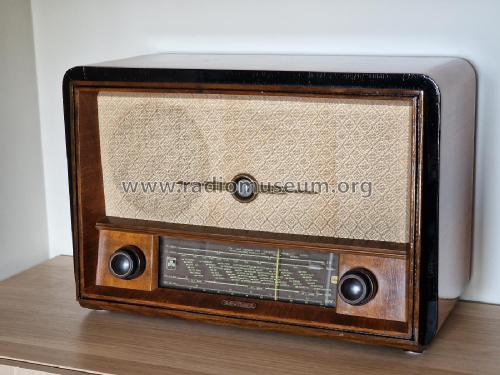

• Model: Type 238W/UKW Super 238W/UKW - Grundig Radio-Vertrieb, RVF,

• Shape
• Tablemodel, low profile (big size).

• Dimensions (WHD)
• 505 x 335 x 235 mm / 19.9 x 13.2 x 9.3 inch

• Notes

• Laut Röhrenplan auf der Rückwand kann anstelle der ersten (linken) EAF42 auch eine EF41 eingesetzt sein da die Diodenstrecke der EAF42 hier nicht benötigt wird und in der Fassung mit dem G3 an Masse gelegt ist (siehe Schema). Die EF41 hat eine interne Verbindung G3-Kathode (Masse).

  Weiterhin arbeitet die erste AM/FM-ZF-Stufe in Reflexschaltung als NF-Vorstufe.
  Flankendemodulation für UKW-FM.

  Bezeichnung Rückwand: Type 238W/UKW, Typschild am Chassis: Super 238W/UKW

  Der Name "Bamberg" (ein interner Grundig-Entwicklungsname) ist nur auf dem Schema aus Lange, Schaltungen der Funkindustrie, vermerkt, in Katalogen und auf Geräten dagegen nicht.

  Siehe auch Nachfolger 238W/UKW-I mit separater NF-Vorstufe (EBC41) statt Reflexschaltung.

  Laut Katalog des Rundfunkgrosshandels 1950/51 gab es auch ein Modell 238UKW mit 7 Röhren, mit hoher Wahrscheinlichkeit ist diese Angabe fehlerhaft.

• Net weight (2.2 lb = 1 kg)
• 9 kg / 19 lb 13.2 oz (19.824 lb)

• Source of data
• -- Original-techn. papers.

• Mentioned in
• Lange, Schaltungen der Funkindustrie (Band IV Grundig Rundfunkgeräte, S.25)

• Author
• Model page created by Heribert Jung. See "Data change" for further contributors.
