C5500 Automatic VAT

Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

Data

Forum

Pictures

Collections

Country
Germany

Manufacturer / Brand
Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

Year
1977–1979

Category
Broadcast Receiver - or past WW2 Tuner

Radiomuseum.org ID
74112

- alternative name: Grundig Portugal || Grundig USA / Lextronix

Schematics

C5500 Automatic VAT; Grundig Radio- (ID = 75691) Radio — Grundig Radio- C5500 Automatic VAT (3)

C5500 Automatic VAT; Grundig Radio- (ID = 75692) Radio — Grundig Radio- C5500 Automatic VAT (3)

C5500 Automatic VAT; Grundig Radio- (ID = 75693) Radio — Grundig Radio- C5500 Automatic VAT (3)

C5500 Automatic VAT; Grundig Radio- (ID = 599967) Radio — Grundig Radio- C5500 Automatic VAT (3)

C5500 Automatic VAT; Grundig Radio- (ID = 599968) Radio — Grundig Radio- C5500 Automatic VAT (3)

C5500 Automatic VAT; Grundig Radio- (ID = 599969) Radio — Grundig Radio- C5500 Automatic VAT (3)

C5500 Automatic VAT; Grundig Radio- (ID = 3084291) Radio — Grundig Radio- C5500 Automatic VAT (3)

C5500 Automatic VAT; Grundig Radio- (ID = 3084292) Radio — Grundig Radio- C5500 Automatic VAT (3)

C5500 Automatic VAT; Grundig Radio- (ID = 3084293) Radio — Grundig Radio- C5500 Automatic VAT (3)

C5500 Automatic VAT; Grundig Radio- (ID = 3084294) Radio — Grundig Radio- C5500 Automatic VAT (3)

C5500 Automatic VAT; Grundig Radio- (ID = 3084295) Radio — Grundig Radio- C5500 Automatic VAT (3)

C5500 Automatic VAT; Grundig Radio- (ID = 3084296) Radio — Grundig Radio- C5500 Automatic VAT (3)

C5500 Automatic VAT; Grundig Radio- (ID = 3084297) Radio — Grundig Radio- C5500 Automatic VAT (3)

C5500 Automatic VAT; Grundig Radio- (ID = 3084298) Radio — Grundig Radio- C5500 Automatic VAT (3)

C5500 Automatic VAT; Grundig Radio- (ID = 3084299) Radio — Grundig Radio- C5500 Automatic VAT (3)

C5500 Automatic VAT; Grundig Radio- (ID = 3084525) Radio — Grundig Radio- C5500 Automatic VAT (3)

C5500 Automatic VAT; Grundig Radio- (ID = 3084526) Radio — Grundig Radio- C5500 Automatic VAT (3)

C5500 Automatic VAT; Grundig Radio- (ID = 3084528) Radio — Grundig Radio- C5500 Automatic VAT (3)

C5500 Automatic VAT; Grundig Radio- (ID = 3084529) Radio — Grundig Radio- C5500 Automatic VAT (3)

C5500 Automatic VAT; Grundig Radio- (ID = 3084530) Radio — Grundig Radio- C5500 Automatic VAT (3)

C5500 Automatic VAT; Grundig Radio- (ID = 3100658) Radio — Grundig Radio- C5500 Automatic VAT (1)
Radio meiner Sammlung

C5500 Automatic VAT; Grundig Radio- (ID = 3100659) Radio — Grundig Radio- C5500 Automatic VAT (1)
Radio meiner Sammlung

C5500 Automatic VAT; Grundig Radio- (ID = 3100662) Radio — Grundig Radio- C5500 Automatic VAT (1)
Radio meiner Sammlung

C5500 Automatic VAT; Grundig Radio- (ID = 3100664) Radio — Grundig Radio- C5500 Automatic VAT (1)
Radio meiner Sammlung

C5500 Automatic VAT; Grundig Radio- (ID = 3100661) Radio — Grundig Radio- C5500 Automatic VAT (1)
Radio meiner Sammlung

C5500 Automatic VAT; Grundig Radio- (ID = 3100660) Radio — Grundig Radio- C5500 Automatic VAT (1)
Radio meiner Sammlung

C5500 Automatic VAT; Grundig Radio- (ID = 3100663) Radio — Grundig Radio- C5500 Automatic VAT (1)
Radio meiner Sammlung

C5500 Automatic VAT; Grundig Radio- (ID = 3105765) Radio — Grundig Radio- C5500 Automatic VAT (1)

C5500 Automatic VAT; Grundig Radio- (ID = 458132) Radio — Grundig Radio- C5500 Automatic VAT (1)
Sammlung

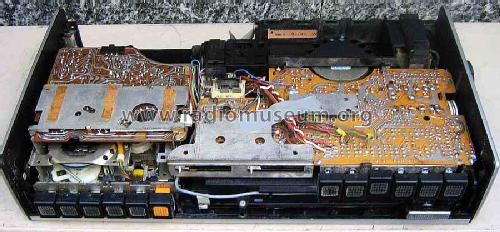

C5500 Automatic VAT; Grundig Radio- (ID = 458129) Radio — Grundig Radio- C5500 Automatic VAT (1)
Sammlung

C5500 Automatic VAT; Grundig Radio- (ID = 458135) Radio — Grundig Radio- C5500 Automatic VAT (1)
Sammlung

C5500 Automatic VAT; Grundig Radio- (ID = 412923) Radio — Grundig Radio- C5500 Automatic VAT (2)

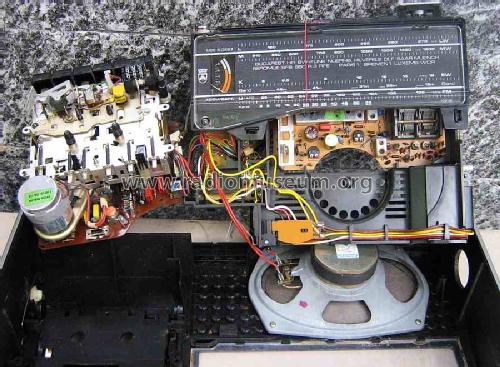

C5500 Automatic VAT; Grundig Radio- (ID = 458128) Radio — Grundig Radio- C5500 Automatic VAT (1)
Sammlung

C5500 Automatic VAT; Grundig Radio- (ID = 458130) Radio — Grundig Radio- C5500 Automatic VAT (1)
Sammlung

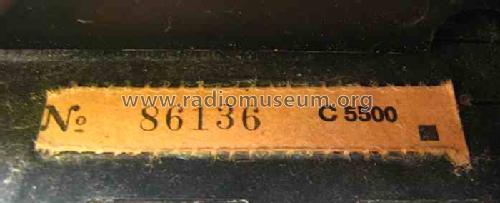

C5500 Automatic VAT; Grundig Radio- (ID = 458131) Radio — Grundig Radio- C5500 Automatic VAT (1)
Sammlung

C5500 Automatic VAT; Grundig Radio- (ID = 458133) Radio — Grundig Radio- C5500 Automatic VAT (1)
Sammlung

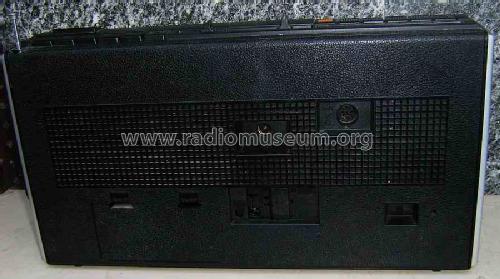

C5500 Automatic VAT; Grundig Radio- (ID = 458134) Radio — Grundig Radio- C5500 Automatic VAT (1)
Sammlung

C5500 Automatic VAT; Grundig Radio- (ID = 1136690) Radio — Grundig Radio- C5500 Automatic VAT (2)

C5500 Automatic VAT; Grundig Radio- (ID = 1136691) Radio — Grundig Radio- C5500 Automatic VAT (2)

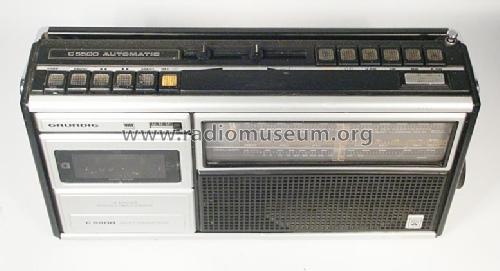

C5500 Automatic VAT; Grundig Radio- (ID = 1136692) Radio — Grundig Radio- C5500 Automatic VAT (2)

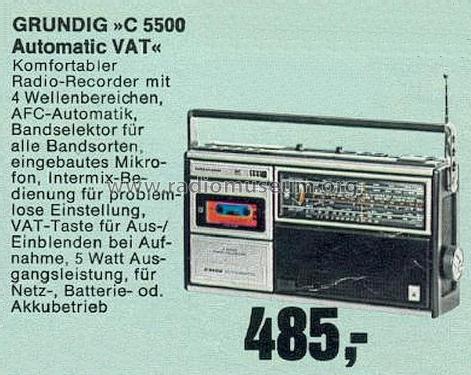

C5500 Automatic VAT; Grundig Radio- (ID = 1763440) Radio — Grundig Radio- C5500 Automatic VAT (2)
Phora Katalog 1978

Click on the schematic thumbnail to request the schematic as a free document.

Technical Specifications

Number of Transistors
18

Semiconductors

Main principle
Superheterodyne (common); ZF/IF 460/10700 kHz

Tuned circuits
6 AM circuit(s) 9 FM circuit(s)

Wave bands
Broadcast, Long Wave, Short Wave plus FM or UHF.

Details
Cassette-Recorder or -Player

Power type and voltage
Line / Batteries (any type) / 110-127; 220-230 / 6×1,5 Volt

Loudspeaker
Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical

Power out
2 W (unknown quality)

Material
Plastics (no bakelite or catalin)

from Radiomuseum.org
Model: C5500 Automatic VAT - Grundig Radio-Vertrieb, RVF,

Shape
Portable set > 8 inch (also usable without mains)

Dimensions (WHD)
410 x 220 x 90 mm / 16.1 x 8.7 x 3.5 inch

Notes
ICs: 1.
Ausgangsleistung bei Netzbetrieb: 5 W (Musik). Aufnahme-Automatik mit VAT zum stufenlosen Ein- und Ausblenden bei Aufnahme. Betrieb auch mit Akku 476 oder externer Stromversorgung 10···16 V- möglich.
Kassettenlaufwerk CB 100/E

Net weight (2.2 lb = 1 kg)
4.8 kg / 10 lb 9.2 oz (10.573 lb)

Source of data
Handbuch VDRG 1977/1978

Literature/Schematics (1)
-- Original-techn. papers.

Author
Model page created by Wolfgang Bauer. See "Data change" for further contributors.

Other Models
Here you find 6211 models, 5439 with images and 4207 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

Collections | Museums | Literature

Collections

The model is part of the collections of the following members.

Literature

The model is documented in the following literature.

Grundig Technische Informationen

Forum

Forum contributions about this model: Grundig Radio-: C5500 Automatic VAT

Threads: 2 | Posts: 3

I am looking for a variable capacitor for a Grundig C5500 radio or a complete radio even with a faulty recorder.

Thank you,

Massimo Marinelli

Massimo Marinelli, 31.Oct.24

Weitere Posts (2) zu diesem Thema.

Die beiden Grundig Geräte " C 5500 " und " C 8000 " haben die gleichen Kassettenteile.

Vermutlich gibt es noch andere Grundig - Geräte, die ebenfalls ein solches Kassettenteil haben.

Ottmar Lauth, 01.Dec.19

Weitere Posts (1) zu diesem Thema.
