• Country
• Germany

• Manufacturer / Brand
• Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

• Year
• 1980 ??

• Category
• Miscellaneous (Other, Various) - see notes

• Radiomuseum.org ID
• 310166

• • alternative name: Grundig Portugal || Grundig USA / Lextronix

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 2

• Semiconductors
• BC238 TDA1001

• Main principle
• Audio-Amplification

• Wave bands
• - without

• Power type and voltage
• Powered by external power supply or a main unit.

• Loudspeaker
• - For headphones or amp.

• Material
• Metal case

• from Radiomuseum.org
• Model: ESA-Adapter, Elektronische Stör-Austastung - Grundig Radio-Vertrieb, RVF,

• Shape
• Chassis only or for «building in»

• Notes

• Zusatzgerät für Autoradios, um die Störeinflüsse durch Zündanlagen und andere Fremdquellen auf den UKW-FM-Empfang zu reduzieren.

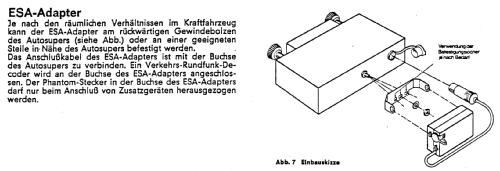

  Anschluss an TB-Buchse des Radios, das NF-Signal wird durchgeschleift. Ext. TB-Gerät oder Verkehrsfunkdecorder werden bei Bedarf an die DIN-Buchse des Adapters angeschlossen.

  Stromversorgung erfolgt aus dem Autoradio.

  ESA= elektronische Stör-Austastung. Blaupunkt nannte ein identisch wirkendes System ASU (Automatische Stör-Unterdrückung)

• Mentioned in
• Aus Geräteunterlage für das betr. Modell

• Author
• Model page created by Hans-Werner Ellerbrock. See "Data change" for further contributors.
