• Country
• Germany

• Manufacturer / Brand
• Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

• Year
• 1971

• Category
• Television-Camera (Broadcast, professional) and studio engineering

• Radiomuseum.org ID
• 129992

• • alternative name: Grundig Portugal || Grundig USA / Lextronix

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 1

• Valves / Tubes
• 2255

• Number of Transistors
• Semiconductors present.

• Semiconductors

• Wave bands
• - without

• Power type and voltage
• Alternating Current supply (AC) / 110-117; 220-240 Volt

• Loudspeaker
• - - No sound reproduction output.

• Material
• Metal case

• from Radiomuseum.org

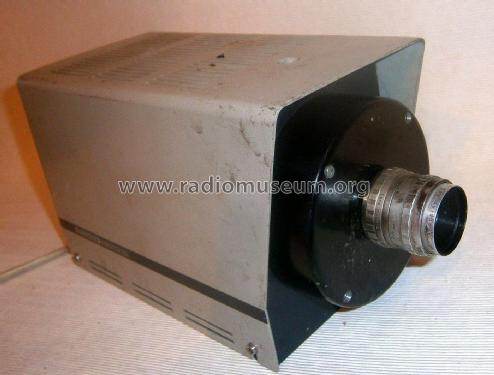

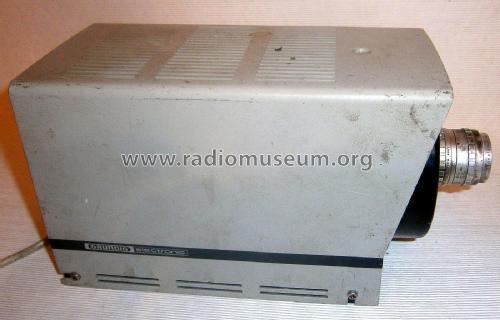

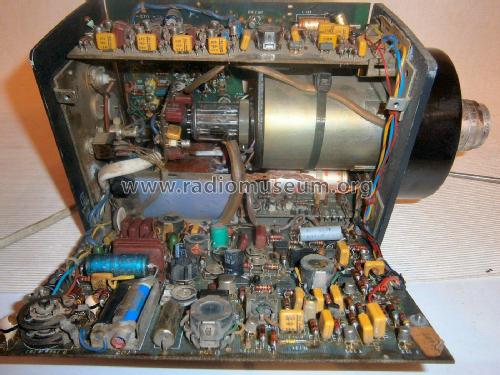

• Model: Fernauge FA 43 - Grundig Radio-Vertrieb, RVF,

• Dimensions (WHD)
• 230 x 126 x 142 mm / 9.1 x 5 x 5.6 inch

• Notes

• Grundig Fernauge FA43 ist eine s/w TV-Kamera mit 400 Zeilen Auflösung entspr. 5 MHz bei einer Modulationstiefe von 50%. Bandbreite des Videoverstärkers 10 MHz -3 dB. Bildaufnahmeröhre: Vidicon.

  Bildzerlegung: 625 Zeilen 50 Hz, mit Zeilensprung.
  Ausgangssignal: pos. BAS-Signal 1,4 V_ss an 75 Ω. VHF-Signal Band I 400 mV_eff (Synchronwert) an 75 Ω, negativ moduliert. BNC Anschluß.

• Net weight (2.2 lb = 1 kg)
• 4 kg / 8 lb 13 oz (8.811 lb)

• Mentioned in

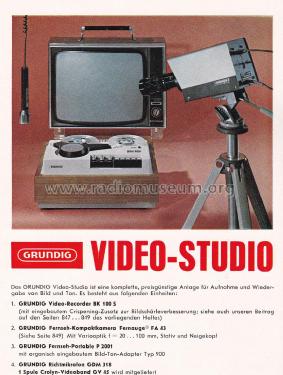

• - - Manufacturers Literature (Grundig Technische Informationen 1/1971)
