- Country
- Germany
- Manufacturer / Brand
- Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern
- Year
- 1970 ??
- Category
- Microphone or Pick-up element
- Radiomuseum.org ID
- 92171
-
- alternative name: Grundig Portugal || Grundig USA / Lextronix
Impedanzwandler aus der Kapsel

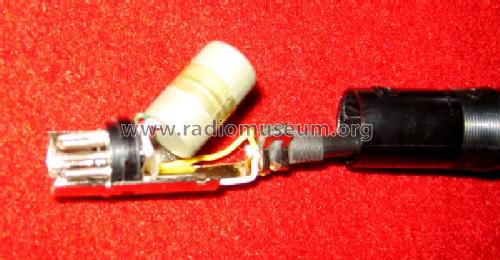

Inhalt des Diodensteckers
ebay: janasrr #7590833804
Grundig GDM 314
Click on the schematic thumbnail to request the schematic as a free document.
- Wave bands
- - without
- Power type and voltage
- No Power needed
- Loudspeaker
- - For headphones or amp.
- Material
- Various materials
- from Radiomuseum.org
- Model: GDM314 - Grundig Radio-Vertrieb, RVF,
- Shape
- Miscellaneous shapes - described under notes.
- Notes
-

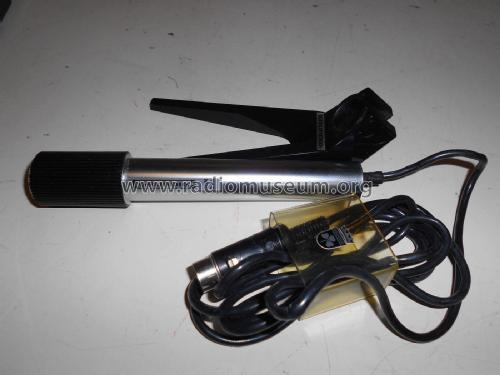

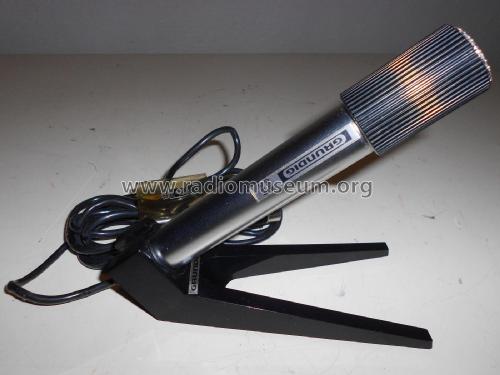

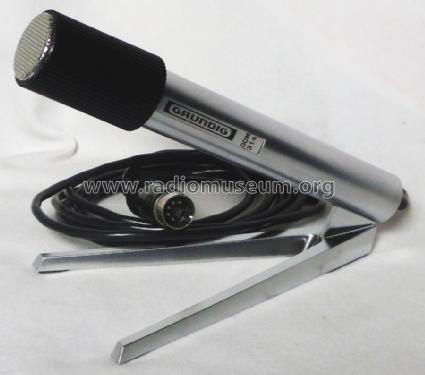

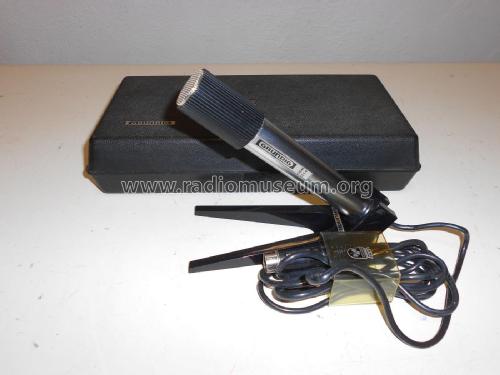

Tauchspulmikrofon, Anschlußkabel mit 5-poligem DIN-Stecker (mit integriertem Impedanzwandler!), Kunststoffbügel zum Aufstellen. Schaft aus gebürstetem Aluminium, Kopf aus Kunststoff, Blende aus verchromten Lochblech. Übertragungsbereich: 80 Hz bis 12.5 kHz bzw. 15kHz (niederohmig) Richtcharakteristik: Niere (vgl. GDM319 Kugel) Empfindlichkeit: 1000Hz: 1.1 mV/ubar Nennimpedanz: 200 Ohm/10kOhm Steckeranschluß Pins: 3-2 oder 1/4-2
Länge Mikro 160 mm, Gewicht komplett incl. Originalverpackung 300 Gramm
- Net weight (2.2 lb = 1 kg)
- 0.130 kg / 0 lb 4.6 oz (0.286 lb)
- Price in first year of sale
- 49.00 DM
- Source of data
- -- Collector info (Sammler)
- Author
- Model page created by Klaus Ortwein. See "Data change" for further contributors.
