Grundig Super 266GW

Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

Data
Forum
Pictures
Collections

  • Year
  • 1949/1950
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 1841
    • alternative name: Grundig Portugal || Grundig USA / Lextronix

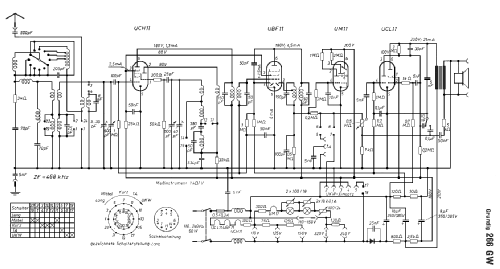

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 4
  • Number of Transistors
  • Main principle
  • Superheterodyne (common); ZF/IF 468 kHz
  • Tuned circuits
  • 6 AM circuit(s)
  • Wave bands
  • Ready for FM, has Broadcast, Long Wave, several Short Wave.
  • Power type and voltage
  • AC/DC-set / 110-240 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 17 cm = 6.7 inch
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Grundig Super 266GW - Grundig Radio-Vertrieb, RVF,
  • Dimensions (WHD)
  • 450 x 312 x 190 mm / 17.7 x 12.3 x 7.5 inch
  • Notes
  • Bei der einfachen Suche bitte nie den Hersteller/Marke eingeben. Hier haben wir dies nur zu dem Zweck mit einbezogen, dass Sie das wissen können (Blaue Info-Knöpfe klicken!). Für Grundig Super 266 GW schreiben wir sonst nur 266GW oder 266 GW ohne Grundig. Geben Sie nur die Zahl 266 ein und klicken Sie auf der Trefferliste.
  • Net weight (2.2 lb = 1 kg)
  • 6.6 kg / 14 lb 8.6 oz (14.537 lb)
  • Price in first year of sale
  • 266.00 DM
  • Source of data
  • Radiokatalog Band 1, Ernst Erb

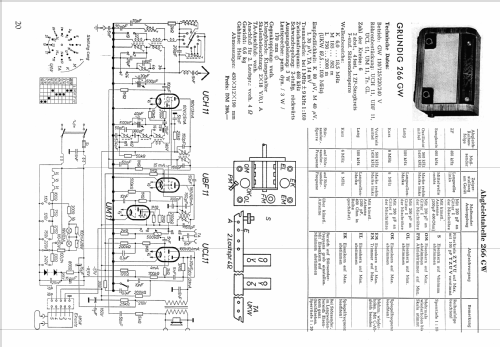

  • Circuit diagram reference
  • Lange Schaltungen der Funkindustrie, Buch 4
