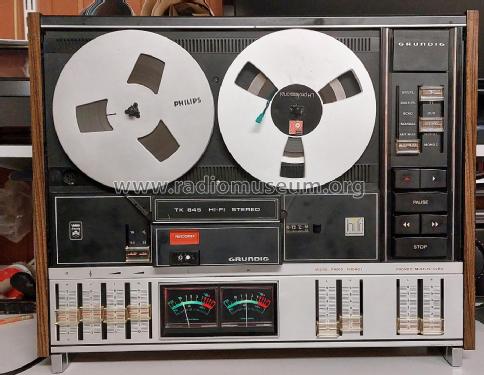

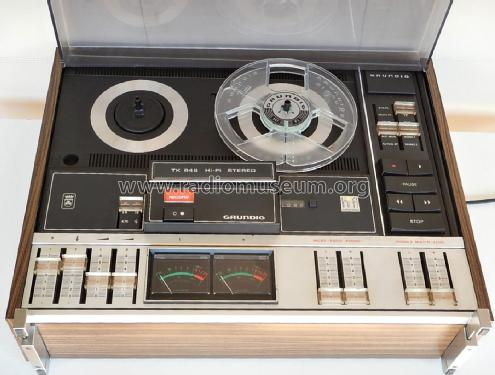

TK845 HiFi-Stereo

• Country
• Germany

• Manufacturer / Brand
• Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

• Year
• 1974–1976

• Category
• Sound/Video Recorder and/or Player

• Radiomuseum.org ID
• 29429

• • alternative name: Grundig Portugal || Grundig USA / Lextronix

• Picture
• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 37

• Semiconductors

• Main principle
• Audio-Amplification

• Wave bands
• - without

• Details
• Tape Recorder

• Power type and voltage
• Alternating Current supply (AC) / 110; 220 Volt

• Loudspeaker
• 2 Loudspeakers

• from Radiomuseum.org
• Model: TK845 HiFi-Stereo - Grundig Radio-Vertrieb, RVF,

• Shape
• Tablemodel with Push Buttons.

• Dimensions (WHD)
• 510 x 160 x 420 mm / 20.1 x 6.3 x 16.5 inch

• Notes

• Grundig Tonbandkoffer TK845 HiFi-Stereo.
  Vierspur-HiFi-Stereo; Bandgeschwindigkeiten: 4,75/9,5/19 cm/s; Spulen-Ø 18 cm; Übertragungsbereich bei 19 cm/s: 30-18000 Hz; NF-Verstärker mit 2 Endstufen je 7 W; 3-Kopf Gerät mit separatem Kopf zur Diasteuerung mittels Sono-Dia-Steuergerät; Senkrecht- und Waagerechtbetrieb.

  Ovallautsprecher.

• Net weight (2.2 lb = 1 kg)
• 12.5 kg / 27 lb 8.5 oz (27.533 lb)

• External source of data
• Erb

• Source of data
• Katalog RFP 1974

• Mentioned in
• Handbuch VDRG 1975/1976
