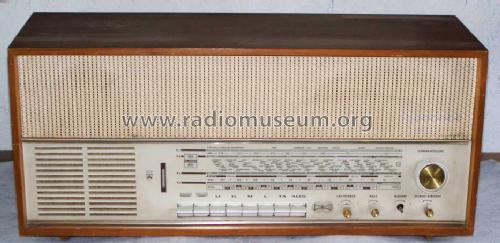

Konzertgerät 3397 St. a

Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

Data
Forum
Pictures
Collections

  • Year
  • 1963 ??
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 100191
    • alternative name: Grundig Portugal || Grundig USA / Lextronix

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 6
  • Main principle
  • Superheterodyne (common)
  • Tuned circuits
  • 7 AM circuit(s)     10 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 125; 220 Volt
  • Loudspeaker
  • 2 Loudspeakers
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Konzertgerät 3397 St. a - Grundig Radio-Vertrieb, RVF,
  • Shape
  • Tablemodel with Push Buttons.
  • Dimensions (WHD)
  • 630 x 280 x 220 mm / 24.8 x 11 x 8.7 inch
  • Notes
  • Stereo-Decoder 4 oder 5 nachrüstbar
    Verschiedene Ausführungen der Skalen und Rückwände.
  • Net weight (2.2 lb = 1 kg)
  • 10.5 kg / 23 lb 2 oz (23.128 lb)
  • Literature/Schematics (1)
  • -- Original-techn. papers.
  • Author
  • Model page created by Felix Kreitlow. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model Konzertgerät is part of the collections of the following members.

 Forum

Forum contributions about this model: Grundig Radio-: Konzertgerät 3397 St. a

Threads: 1 | Posts: 5

Beim Nachrüsten des Grundig Stereo Decoders 4 fiel mir auf, dass zwar das Drehspulinstrument beim Empfang ausschlägt, aber kein Stereoklang wahrnehmbar ist.

Nach Studium des Schaltplans war klar, dass hier zunächst die Brücke hinter der Decoderbuchse zwischen Pin 2 und Pin 3 (gestrichelt eingezeichnet) aufgetrennt werden muss. Gesagt, getan.

Der Klang war nun subjektiv klarer und räumlich wahrnehmbar. Die Stereotaste hatte nun auch die angedachte Funktion.

Jetzt trat jedoch noch ein anderes Phänomen auf. Nach ca. 2 Minuten Spielzeit fiel der linke Lautsprecher aus und das Anodenblech der ECL86 glühte. Nach "Neustart" des Gerätes war der Fehler verschwunden. Den Koppelkondensator schloss ich deshalb erst mal aus. Nach Einsatz einer anderen Röhre war der Fehler behoben. Anscheinend hat die alte Röhre geschwungen. Was dies allerdings mit dem Stereodecoder zu tun hat ist mir unklar, da der Fehler vorher nicht auftrat.

Alexander Jordan, 15.Jun.10

Weitere Posts (5) zu diesem Thema.
