• Year
  • 1956/1957
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 20590
    • alternative name: Grundig Portugal || Grundig USA / Lextronix

Click on the schematic thumbnail to request the schematic as a free document.

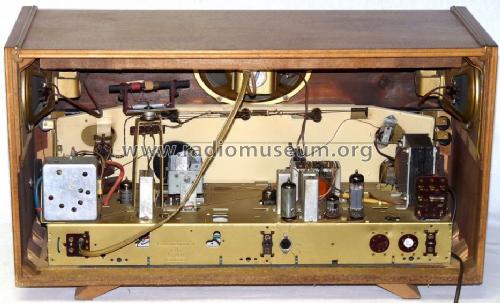

 Technical Specifications

  • Number of Tubes
  • 7
  • Main principle
  • Superheterodyne (common); ZF/IF 468/10700 kHz
  • Tuned circuits
  • 8 AM circuit(s)     13 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Details
  • Remote Control (with wire or wireless)
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 125; 160; 220 Volt
  • Loudspeaker
  • 3 Loudspeakers
  • Power out
  • 7 W (unknown quality)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Konzertgerät 4085 - Grundig Radio-Vertrieb, RVF,
  • Shape
  • Tablemodel with Push Buttons.
  • Dimensions (WHD)
  • 650 x 360 x 310 mm / 25.6 x 14.2 x 12.2 inch
  • Notes
  • Grundig Wunschklang - Register.
    Drehbare Ferritantenne.
    1. Ausführung: Skala mit Musikinstrumenten
    2. Ausführung: Skala mit goldfärbigem Schriftzug "Wunschklang Register".

    Auch die Zählweise der AM-Kreise ist unterschiedlich, 7 oder 8, obwohl kein Unterschied in der Schaltung
  • Net weight (2.2 lb = 1 kg)
  • 14.8 kg / 32 lb 9.6 oz (32.599 lb)
  • Price in first year of sale
  • 418.00 DM
  • External source of data
  • Erb
  • Literature/Schematics (1)
  • -- Original-techn. papers.

 Collections | Museums | Literature

Collections

The model Konzertgerät is part of the collections of the following members.

Museums

The model Konzertgerät can be seen in the following museums.

 Forum

Forum contributions about this model: Grundig Radio-: Konzertgerät 4085

Threads: 2 | Posts: 4

Werte Radiofreunde!

Ich versuche mal in diesem Forum mein Glück.

Vielleicht hat wer von diesem Radio der Firma Grundig mit der Type Konzertgerät 4085

eine Skalenscheibe.

Bei meinem Radio ist sie leider zerbrochen.

Vorerst mal ein Danke

Gruß Gerhard Held

Gerhard Held, 23.Sep.19

Weitere Posts (2) zu diesem Thema.

Mit Verwunderung stellte ich fest dass Pin 2 der EL84-Röhrenfassung nicht verbunden war. Auch ist gut zu erkennen dass dies werksseitig so geschah, an Pin 2 sind keine Zinnreste zu sehen.

Stattdessen liegt die Steuerspannung an Pin1. Bei der verwendeten EL84 von Siemens sind Pin 1 und Pin 2 intern verbunden.

Um das Gerät mit anderen EL84 kompatibel zu machen habe ich den Steuergitteranschluss auf Pin 2 umgelötet.

Edit BN 23.9.2019: Link zu externem Bild entfernt, er führte ins Leere da Quelldatei nicht mehr vorhanden ist.

Sebastian Göbel, 20.May.13
