Konzertgerät 4570 Stereo poliert

Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

Data

Forum

Pictures

Collections

Country
Germany

Manufacturer / Brand
Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

Year
1965/1966

Category
Broadcast Receiver - or past WW2 Tuner

Radiomuseum.org ID
68643

- alternative name: Grundig Portugal || Grundig USA / Lextronix

Schematics

Konzertgerät 4570 Stereo; Grundig Radio- (ID = 75556) Radio — Grundig Radio- Konzertgerät 4570 Stereo (3)

Konzertgerät 4570 Stereo; Grundig Radio- (ID = 75557) Radio — Grundig Radio- Konzertgerät 4570 Stereo (3)

Konzertgerät 4570 Stereo; Grundig Radio- (ID = 75558) Radio — Grundig Radio- Konzertgerät 4570 Stereo (3)

Konzertgerät 4570 Stereo; Grundig Radio- (ID = 75559) Radio — Grundig Radio- Konzertgerät 4570 Stereo (3)

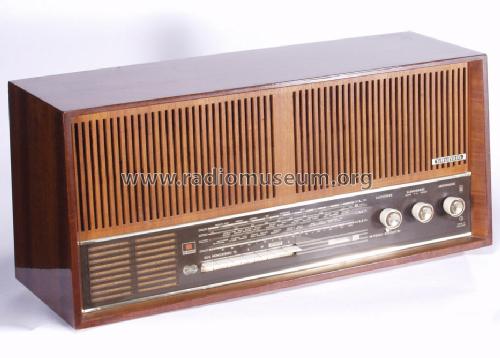

Konzertgerät 4570 Stereo; Grundig Radio- (ID = 112762) Radio — Grundig Radio- Konzertgerät 4570 Stereo (2)

Konzertgerät 4570 Stereo; Grundig Radio- (ID = 415943) Radio — Grundig Radio- Konzertgerät 4570 Stereo (1)

Konzertgerät 4570 Stereo; Grundig Radio- (ID = 415942) Radio — Grundig Radio- Konzertgerät 4570 Stereo (1)

Konzertgerät 4570 Stereo; Grundig Radio- (ID = 112763) Radio — Grundig Radio- Konzertgerät 4570 Stereo (2)

Konzertgerät 4570 Stereo; Grundig Radio- (ID = 273103) Radio — Grundig Radio- Konzertgerät 4570 Stereo (2)
aus ebay, mit Erlaubnis des Verkäufers em85

Konzertgerät 4570 Stereo; Grundig Radio- (ID = 273105) Radio — Grundig Radio- Konzertgerät 4570 Stereo (2)
aus ebay, mit Erlaubnis des Verkäufers em85

Konzertgerät 4570 Stereo; Grundig Radio- (ID = 273106) Radio — Grundig Radio- Konzertgerät 4570 Stereo (2)

Konzertgerät 4570 Stereo; Grundig Radio- (ID = 273107) Radio — Grundig Radio- Konzertgerät 4570 Stereo (2)
aus ebay, mit Erlaubnis des Verkäufers em85

Konzertgerät 4570 Stereo; Grundig Radio- (ID = 273108) Radio — Grundig Radio- Konzertgerät 4570 Stereo (2)
aus ebay, mit Erlaubnis des Verkäufers em85

Konzertgerät 4570 Stereo; Grundig Radio- (ID = 415941) Radio — Grundig Radio- Konzertgerät 4570 Stereo (1)

Konzertgerät 4570 Stereo; Grundig Radio- (ID = 415944) Radio — Grundig Radio- Konzertgerät 4570 Stereo (1)

Konzertgerät 4570 Stereo; Grundig Radio- (ID = 415947) Radio — Grundig Radio- Konzertgerät 4570 Stereo (1)

Konzertgerät 4570 Stereo; Grundig Radio- (ID = 415948) Radio — Grundig Radio- Konzertgerät 4570 Stereo (1)

Konzertgerät 4570 Stereo; Grundig Radio- (ID = 973245) Radio — Grundig Radio- Konzertgerät 4570 Stereo (1)

Konzertgerät 4570 Stereo; Grundig Radio- (ID = 973246) Radio — Grundig Radio- Konzertgerät 4570 Stereo (1)

Konzertgerät 4570 Stereo; Grundig Radio- (ID = 973247) Radio — Grundig Radio- Konzertgerät 4570 Stereo (1)

Konzertgerät 4570 Stereo; Grundig Radio- (ID = 973248) Radio — Grundig Radio- Konzertgerät 4570 Stereo (1)

Konzertgerät 4570 Stereo; Grundig Radio- (ID = 973249) Radio — Grundig Radio- Konzertgerät 4570 Stereo (1)

Konzertgerät 4570 Stereo; Grundig Radio- (ID = 973250) Radio — Grundig Radio- Konzertgerät 4570 Stereo (1)

Konzertgerät 4570 Stereo; Grundig Radio- (ID = 1055923) Radio — Grundig Radio- Konzertgerät 4570 Stereo (1)

Konzertgerät 4570 Stereo; Grundig Radio- (ID = 1055924) Radio — Grundig Radio- Konzertgerät 4570 Stereo (1)

Konzertgerät 4570 Stereo; Grundig Radio- (ID = 1055925) Radio — Grundig Radio- Konzertgerät 4570 Stereo (1)

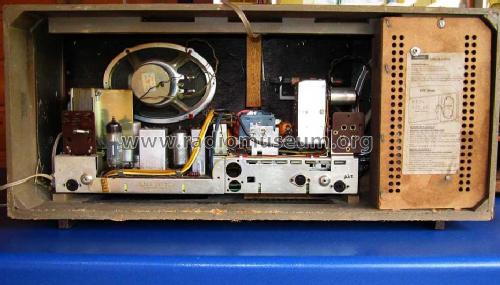

Konzertgerät 4570 Stereo; Grundig Radio- (ID = 1055926) Radio — Grundig Radio- Konzertgerät 4570 Stereo (1)

Konzertgerät 4570 Stereo; Grundig Radio- (ID = 2139204) Radio — Grundig Radio- Konzertgerät 4570 Stereo (2)

Click on the schematic thumbnail to request the schematic as a free document.

Technical Specifications

Number of Tubes
6

Valves / Tubes
ECC85 ECH81 EAF801 ECC83 EM87 ELL80

Main principle
Superheterodyne (common); ZF/IF 460/10700 kHz

Tuned circuits
6 AM circuit(s) 10 FM circuit(s)

Wave bands
Broadcast, Long Wave, Short Wave plus FM or UHF.

Power type and voltage
Alternating Current supply (AC) / 110; 125; 220 Volt

Loudspeaker
2 Loudspeakers

Material
Wooden case

from Radiomuseum.org
Model: Konzertgerät 4570 Stereo [poliert] - Grundig Radio-Vertrieb, RVF,

Shape
Tablemodel with Push Buttons.

Dimensions (WHD)
610 x 270 x 200 mm / 24 x 10.6 x 7.9 inch

Notes
Dioden: 2× AA113, OA150.
Stereo-Decoder6 nachrüstbar; Stereo-NF-Verstärker mit 2 Endstufen je 3 W.
Siehe auch US-Version 4570U.

Net weight (2.2 lb = 1 kg)
8.1 kg / 17 lb 13.5 oz (17.841 lb)

Source of data
Handbuch VDRG 1965/1966
