Konzertgerät 5066

Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

Data
Forum
Pictures
Collections

  • Year
  • 1958/1959
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 21689
    • alternative name: Grundig Portugal || Grundig USA / Lextronix

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

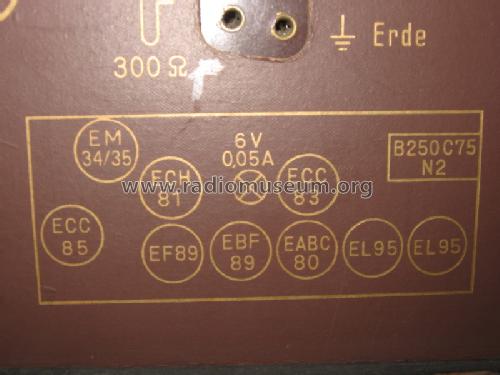

  • Number of Tubes
  • 9
  • Main principle
  • Superheterodyne (common); ZF/IF 460 kHz
  • Tuned circuits
  • 8 AM circuit(s)     12 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 110-220 Volt
  • Loudspeaker
  • 4 Loudspeakers
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Konzertgerät 5066 - Grundig Radio-Vertrieb, RVF,
  • Shape

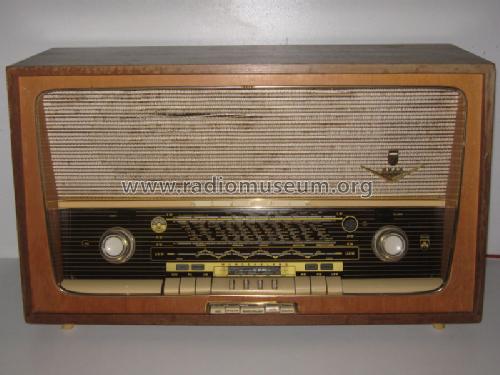

  • Tablemodel with Push Buttons.
  • Dimensions (WHD)
  • 670 x 400 x 280 mm / 26.4 x 15.7 x 11 inch
  • Notes
  • mit Dynamik-Expander (funktioniert mit Glühlampe).
  • Net weight (2.2 lb = 1 kg)
  • 14.3 kg / 31 lb 8 oz (31.498 lb)
  • Price in first year of sale
  • 458.00 DM
  • External source of data
  • Erb

 Collections | Museums | Literature

Collections

The model Konzertgerät is part of the collections of the following members.

 Forum

Forum contributions about this model: Grundig Radio-: Konzertgerät 5066

Threads: 2 | Posts: 10

Hallo liebe sammlerfreunde,

die erfolgreiche Instandsetzung des Anzeigebandes meines Grundig Konzertgerätes 5066 hat mich veranlasst, diesen Reparaturbericht zu posten.

Auch, weil es ganz einfach ist, diese kleine aber feine Innovation der 50 ger Jahre wieder gängig zu machen.

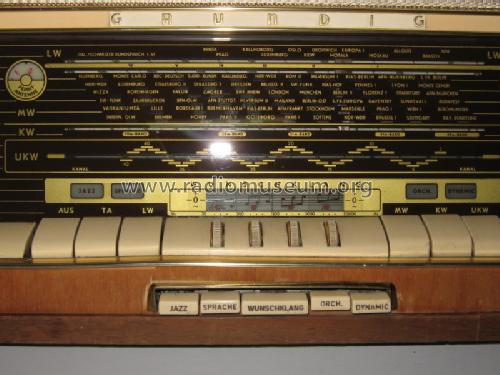

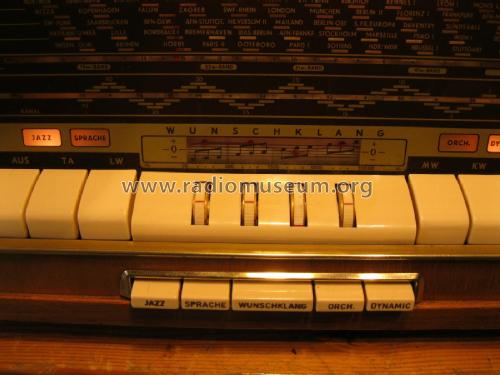

Welcher Besitzer eines Grundig Wunschklang kennt das nicht. Das schöne Gummibändchen hinter dem Skalenglas ist völlig porös, hängt nur noch in Fragmenten traurig herunter oder es fehlen Teile gleich ganz, wie hier bei meinem Gerät:

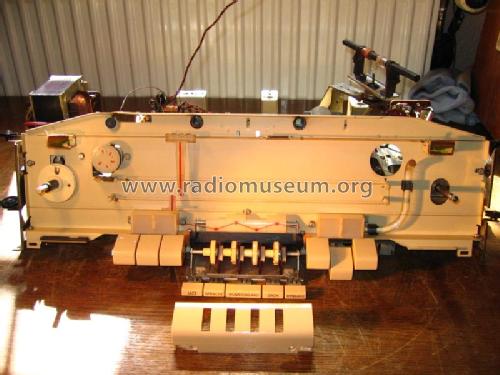

Vorraussetzung ist natürlich, das man das Chassis ausgebaut, und die Skalenscheibe vorsichtig abgenommen hat. Dahinter verbergen sich dann die vier "Schieber" mit den roten Perlen. Diese haben eine kleine Bohrung, etwa 0.5mm im Durchmesser (grob geschätzt). Hier lässt sich ganz leicht ein neuer Gummi ( bitte keinen Faden, das klemmt ! ) durchfädeln und am chassis befestigen. Eine Pinztte oder eine Gefäßklemme ist hier erforderlich!



Das ist schon alles was zu tun ist, um diese Grundig-typische Anzeige der Klangwahl wieder instand zu setzen.



Einfach schön... oder?

Beste Grüße,
Jochen Amend

Jochen Amend, 01.Sep.06

Weitere Posts (1) zu diesem Thema.

Hallo liebe Radiofreunde,

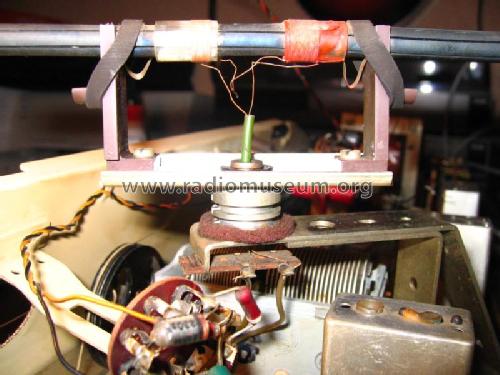

wer könnte mir für dieses Gerät mit einem Seillaufplan helfen? Besomders geht es mir um die Führung des Seiles für die Ferritantenne.

Beste Grüße,

Jochen Amend

Jochen Amend, 05.Jun.06

Weitere Posts (9) zu diesem Thema.
