Stereo-Konzertschrank SO123/60

Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

Data
Forum
Pictures
Collections

  • Year
  • 1959/1960
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 22241
    • alternative name: Grundig Portugal || Grundig USA / Lextronix

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 9
  • Number of Transistors
  • Main principle
  • Superheterodyne (common); ZF/IF 460/10700 kHz
  • Tuned circuits
  • 6 AM circuit(s)     10 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Details
  • Changer (Record changer)
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 125; 220 Volt
  • Loudspeaker
  • 4 Loudspeakers
  • Power out
  • 10 W (max.)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Stereo-Konzertschrank SO123/60 - Grundig Radio-Vertrieb, RVF,
  • Shape
  • Console with Push Buttons.
  • Dimensions (WHD)
  • 850 x 830 x 390 mm / 33.5 x 32.7 x 15.4 inch
  • Notes

  • Der Grundig Stereo-Konzertschrank SO123/60 hat einen Stereo-NF-Verstärker mir 2x je 5W Ausgangsleistung.

    Phono-Chassis = TW501G

    Ausführung: Nussbaum natur oder Rüster (820,-DM)

    Rundfunk-Kataloge und Hersteller-Prospekte geben fälschlicherweise 7 AM-Kreise an. Tatsächlich sind 6 Kreise empfangsbestimmend, der zusätzliche ZF-Sperrkreis wird üblicherweise nicht mitgezählt.

    In einem Grundig-Prospekt wird irrtümlich ein anderes (120cm breites) Modell mit der Bildunterschrift SO123/60 gezeigt.

    Siehe auch Modell SO124/60 im dunkel hochglanzpolierten Gehäuse bei sonst identischer Form und Ausstattung.

  • Price in first year of sale
  • 795.00 DM
  • External source of data
  • Erb
  • Mentioned in
  • Handbuch für Rundfunk-Fernsehen-Phono (RFP) 1959/60
  • Literature/Schematics (1)
  • -- Original-techn. papers.

 Collections | Museums | Literature

Collections

The model Stereo-Konzertschrank is part of the collections of the following members.

 Forum

Forum contributions about this model: Grundig Radio-: Stereo-Konzertschrank SO123/60

Threads: 1 | Posts: 3

Hallo zusammen,

Ich arbeite gerade an einem Chassis aus einer Grundig Truhe SO123.

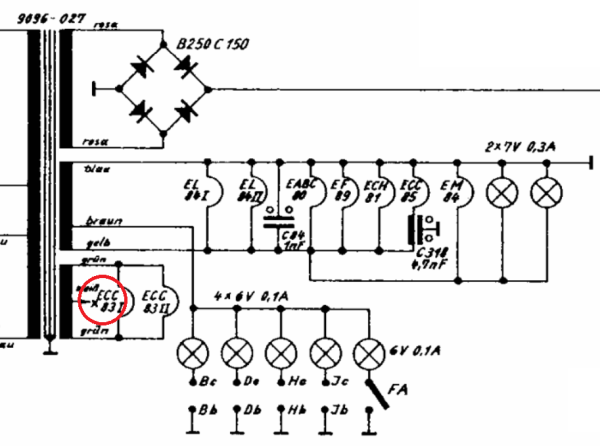

Die Stereo Endsufe hat je eine EL84 angesteuert von je einer ECC83. Die beiden Heizunen der ECC83 sind parallel geschaltet und haben eine separate Wicklung am Netztrafo (2x 3,15V in Reihe). Der Mittelabgriff dieser Wicklung (Pkt.X) geht aber nicht auf Masse, sondern an den gemeinsamen Kathodenwiderstand der EL84.

Das habe ich so noch nie gesehen. Weiß jemand warum das so gemacht wurde ?

In der größeren Grundig Truhe SO161 geht der Mittelabgriff der beiden Heizspannunswicklungen der ECC83 auf Masse.

Grüße vom Westerwald

Klaus Menningen

Klaus Menningen, 22.Jun.23
