• Country
• Germany

• Manufacturer / Brand
• Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

• Year
• 1969–1972

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 27632

• • alternative name: Grundig Portugal || Grundig USA / Lextronix

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 21

• Semiconductors
• BF222 or. BF314 BF185 or. BF255 BF195 BF194 BF238 BF237 BC149 or. BC239 BC149 or. BC239 BC181 BC181 AC187 AC188 AC187 AC188 AD162

• Main principle
• Superheterodyne (common); ZF/IF 460/10700 kHz

• Tuned circuits
• 7 AM circuit(s)     11 FM circuit(s)

• Wave bands
• Broadcast, Long Wave, Short Wave plus FM or UHF.

• Details
• Changer (Record changer)

• Power type and voltage
• Alternating Current supply (AC) / 110; 220 Volt

• Loudspeaker
• 2 Loudspeakers

• Power out
• 8 W (unknown quality)

• Material
• Wooden case

• from Radiomuseum.org

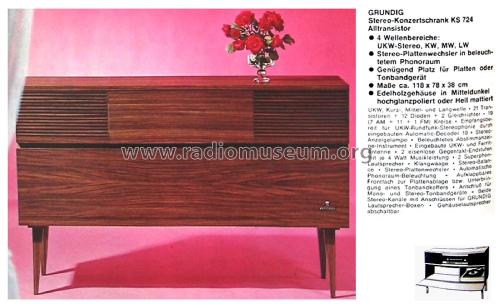

• Model: KS724 Ch= CS160RF - Grundig Radio-Vertrieb, RVF,

• Shape
• Console with Push Buttons.

• Dimensions (WHD)
• 1180 x 780 x 380 mm / 46.5 x 30.7 x 15 inch

• Notes
• Der Konzertschrank KS724 enthält das Chassis CS160RF mit einem eingebauten Stereodecoder Typ 10 und ein Phono- Chassis Automatic 36 mit dem Abtastsystem 22GP200. Das Gehäuse ist aus Edelholz hell mattiert oder mitteldunkel hochglanzpoliert.

• Net weight (2.2 lb = 1 kg)
• 40 kg / 88 lb 1.7 oz (88.106 lb)

• External source of data
• erb

• Source of data
• Handbuch VDRG 1969/1970

• Mentioned in
• Handbuch VDRG 1970/1971

• Literature/Schematics (1)
• -- Original-techn. papers.
