• Country
• Germany

• Manufacturer / Brand
• Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

• Year
• 1963/1964

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 98555

• • alternative name: Grundig Portugal || Grundig USA / Lextronix

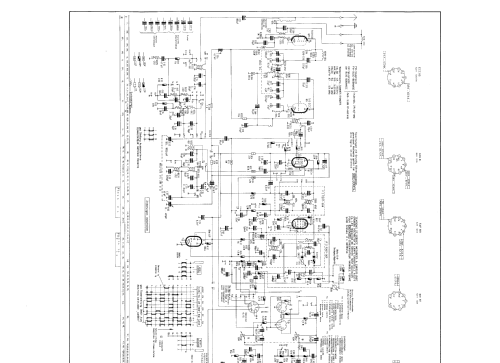

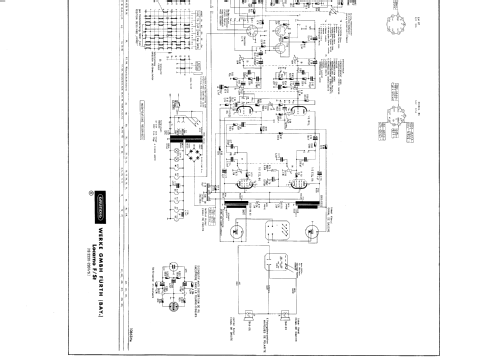

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 6

• Valves / Tubes
• ECC85 ECH81 EAF801 ECL86 EM87 ECL86

• Main principle
• Superheterodyne (common); ZF/IF 460/10700 kHz; Export model

• Tuned circuits
• 7 AM circuit(s)     10 FM circuit(s)

• Wave bands
• Broadcast, Long Wave, Short Wave plus FM or UHF.

• Details

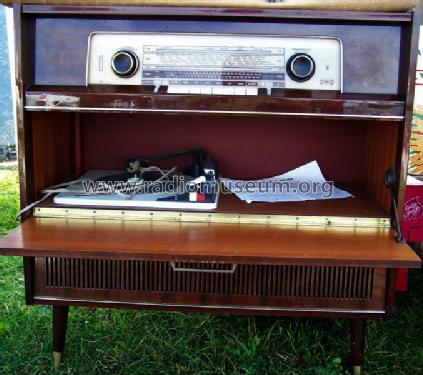

• Record Player (perh.Changer)

• Power type and voltage
• Alternating Current supply (AC) / 110-220 Volt

• Loudspeaker
• 2 Loudspeakers

• Material
• Wooden case

• from Radiomuseum.org
• Model: Locarno F/St [EAF801] - Grundig Radio-Vertrieb, RVF,

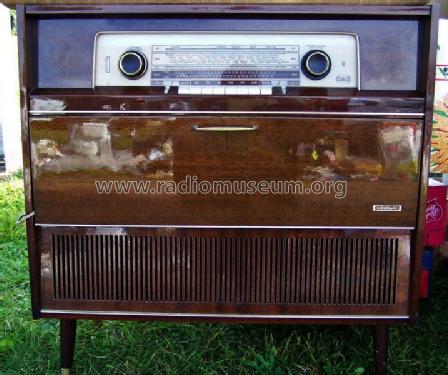

• Shape
• Console with Push Buttons.

• Dimensions (WHD)
• 780 x 820 x 360 mm / 30.7 x 32.3 x 14.2 inch

• Notes

• Export-Modell für Frankreich, aber mit deutscher Skala.

  Anschluss für Stereo-Decoder IV oder V.
  2 Superphon-Lautsprecher, perm.-dyn., 286 x 176 mm.

  Sehr wahrscheinlich identisch mit Grundig Locarno [1963]. Siehe auch Grundig Locarno F mit EBF89 statt EAF801 sowie Locarno F/a mit EAF801.

• Literature/Schematics (1)
• -- Original-techn. papers.

• Author
• Model page created by Josef Pilz. See "Data change" for further contributors.
