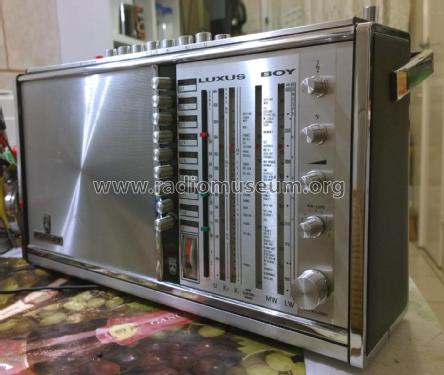

Luxus-Boy 210
Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern
- Country
- Germany
- Manufacturer / Brand
- Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern
- Year
- 1970–1972
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 28198
-
- alternative name: Grundig Portugal || Grundig USA / Lextronix
Bild eBay
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Transistors
- 15
- Semiconductors
- BF238 BF237 BF224 BF245 BF224 BC107 BC108 BC108 BF237 BF238 BF237 BC109 BC181 AC187 AC188
- Main principle
- Superheterodyne (common); ZF/IF 460/10700 kHz
- Tuned circuits
- 8 AM circuit(s) 11 FM circuit(s)
- Wave bands
- Broadcast, (BC) Long Wave (LW), 2 x SW and FM or UHF.
- Power type and voltage
- Dry Batteries / 6 ×1,5 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
- Power out
- 2 W (unknown quality)
- Material
- Plastics (no bakelite or catalin)
- from Radiomuseum.org
- Model: Luxus-Boy 210 - Grundig Radio-Vertrieb, RVF,
- Shape
- Portable set > 8 inch (also usable without mains)
- Dimensions (WHD)
- 410 x 220 x 130 mm / 16.1 x 8.7 x 5.1 inch
- Notes
-
Statt der 6 Batterien und des eingesetzten Netzteils TN12a können der dryfit-PC-Akku 476 und zu seiner automatischen Aufladung das Netzteil TN14 eingesetzt werden. Zusätzlich zum MW-Band 510kHz bis1600KHz gespreizter MW-Bereich 1370kHz bis1600kHz anwählbar ("Europa-Band"- Taste). Anschlußbuchsen: TA/TB; Ohrhörer; Autoantenne; ext. UKW-Antenne; ext.AM-Antenne.
- Net weight (2.2 lb = 1 kg)
- 5.2 kg / 11 lb 7.3 oz (11.454 lb)
- External source of data
- Erb
- Source of data
- Handbuch VDRG 1970/1971
- Other Models
-
Here you find 6208 models, 5434 with images and 4205 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern
Collections
The model Luxus-Boy is part of the collections of the following members.
Forum contributions about this model: Grundig Radio-: Luxus-Boy 210
Threads: 1 | Posts: 1
Reparaturtip bei Fehlerbild: UKW-Empfang im unteren UKW Bereich ok. (bis ca.94 Mhz), dann immer instabilerer Frequzstand verbunden mit starken Verzerrungen. Fehlerursache war die BB104 (Blau) C-Diode im UKW Tuner (oszilator), im Schaltbild als D303 bezeichnet, wovon eine Diodenstrecke nich mehr richtig sperrte. Der Fehler ist mit Diodentestern nicht erkennbar. Vielmehr fragliche Diode über 2 MOhm an Labornetzteil mit Röhrenvolmeter paralel zur Diodenstrecke. Man sieht deutliches Zeigerzappeln.
Anselm Garten, 16.Dec.06
