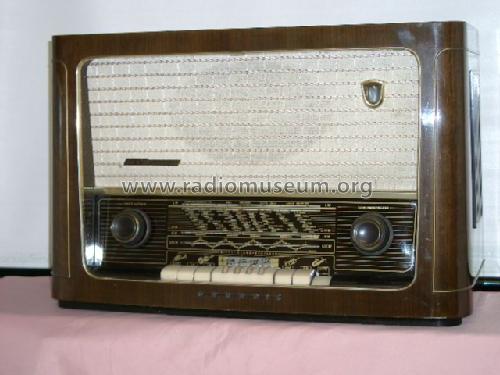

Hifi Zauberklang 2070

Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

Data
Forum
Pictures
Collections

  • Year
  • 1956/1957
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 20585
    • alternative name: Grundig Portugal || Grundig USA / Lextronix

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 6
  • Main principle
  • Superheterodyne (common); ZF/IF 468/10700 kHz
  • Tuned circuits
  • 6 AM circuit(s)     10 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 125; 160; 220 Volt
  • Loudspeaker
  • 3 Loudspeakers
  • Power out
  • 4 W (unknown quality)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Hifi Zauberklang 2070 - Grundig Radio-Vertrieb, RVF,
  • Shape
  • Tablemodel with Push Buttons.
  • Dimensions (WHD)
  • 570 x 370 x 250 mm / 22.4 x 14.6 x 9.8 inch
  • Net weight (2.2 lb = 1 kg)
  • 10.8 kg / 23 lb 12.6 oz (23.789 lb)
  • Price in first year of sale
  • 299.00 DM
  • External source of data
  • Erb

 Collections | Museums | Literature

Collections

The model Hifi Zauberklang is part of the collections of the following members.

 Forum

Forum contributions about this model: Grundig Radio-: Hifi Zauberklang 2070

Threads: 3 | Posts: 8

Hallo, musste gerade mal die beiden Lämpchen meines Zauberklangs wechseln, dabei ist mir

aufgefallen das eine der Fassungen Risse bekommen hat.

Kennt Ihr jemanden der so eine Fassung o.ä. als Ersatzteil führt ?!

Besten Dank

Helmar

Helmar Waiczies, 23.Jun.16

Weitere Posts (3) zu diesem Thema.

Hi together,

recently i got a Zauberklang 2070. After some minor restoration its up an working quite nicely. One thing is puzzling me thought: What is a "HIFI-Strahler", does anyone has information about it, e.g. schematits ?!
apart for some models here i found this in the web...

But which model could be used for a 2070 !?

any information would be appreciated
best regards
Helmar

Helmar Waiczies, 21.Jul.08

Weitere Posts (1) zu diesem Thema.

Hallo,

mir ist o.a. Geraet angeboten worden. Bei der Besichtigung des Radios ist mir aufgefallen, das die EM 85 hier "ueber Kopf" eingebaut wurde. Ist das Werksseitig so, oder fand da jemand nicht den richtigen Dreh?

Schoene Gruesse aus Duisburg

Bernard Plischke

Bernard Plischke, 24.May.04

Weitere Posts (4) zu diesem Thema.
