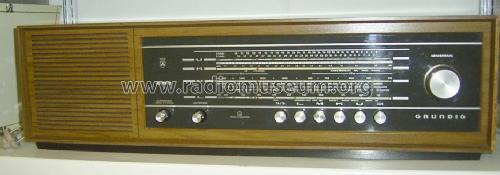

Musikgerät RF245

Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

Data
Forum
Pictures
Collections

  • Year
  • 1967/1968
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 27012
    • alternative name: Grundig Portugal || Grundig USA / Lextronix

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 5
  • Number of Transistors
  • Main principle
  • Superheterodyne (common); ZF/IF 460/10700 kHz
  • Tuned circuits
  • 6 AM circuit(s)     10 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 130; 220; 240 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
  • Power out
  • 3 W (unknown quality)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Musikgerät RF245 - Grundig Radio-Vertrieb, RVF,
  • Shape
  • Tablemodel with Push Buttons.
  • Dimensions (WHD)
  • 690 x 200 x 230 mm / 27.2 x 7.9 x 9.1 inch
  • Notes
  • Dioden: 2× AA113.
  • Net weight (2.2 lb = 1 kg)
  • 9.1 kg / 20 lb 0.7 oz (20.044 lb)
  • Price in first year of sale
  • 310.00 DM
  • External source of data
  • erb
  • Literature/Schematics (1)
  • -- Original-techn. papers.

 Collections | Museums | Literature

Collections

The model Musikgerät is part of the collections of the following members.

 Forum

Forum contributions about this model: Grundig Radio-: Musikgerät RF245

Threads: 1 | Posts: 2

Hallo

So ein Radio fand ich bei mir auf dem Dachboden, und ich weiß auch nicht wie es dahin gekommen ist.

Es hatte viele Probleme mit dem Wellenumschalter, vor allem bei FM.

Weiterhin ist da eine Asbest-Platte oben im Gehäuse eingebaut, darum habe ich das Gehäuse entsorgt, es war auch kein großer Verlust bei diesem Design.

Das Chassis wollte ich reparieren, es gelang mir aber nicht zufriedenstellend.Verzerrungen im Baßbereich des ECL86 Verstärkers und unsauberer UKW Empfang führten schließlich zu der Idee,

das Chassis total zu mißbrauchen und einen Röhren Hifi Vorverstärker da einzubauen.

Die Idee ist, einen Stereo-line mit 3 ECC83 so ähnlich wie McIntosh C22 sowie einen

Stereo Phono Riaa mit 2 EF86 nach Quad 22 da einzubauen, und möglichst den Netztrafo des

RF245 zu behalten.Mir schwebt da noch eine Röhren-Stabilisierung mit ECL86 vor, die auch noch da rein soll.

Da wollte ich doch gleich mal nachfragen, ob hier jemand noch eine gute Röhren-Stabilisierungs

Schaltung für einen Vorverstärker hat?

Grüße

A.Ohrem





Armin Ohrem, 27.Jan.09
