• Country
• Germany

• Manufacturer / Brand
• Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

• Year
• 1964

• Category
• Service- or Lab Equipment

• Radiomuseum.org ID
• 107360

• • alternative name: Grundig Portugal || Grundig USA / Lextronix

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 2

• Valves / Tubes
• 7586 DH7-11 or DN7-11 or DP7-11 or DB7-11

• Number of Transistors
• 44

• Semiconductors
• AF118 ASY76 OC44 OC140 AC126 OC24 OC29 BSY38 2N706 2SB56 OA5 OA31 3396 OA85 AA135 OA182 OAZ200 OAZ204 OAZ206 E250C200

• Wave bands
• - without

• Power type and voltage
• Line / Batteries (any type) / 120; 220 / 12 Volt

• Loudspeaker
• - - No sound reproduction output.

• Material
• Metal case

• from Radiomuseum.org

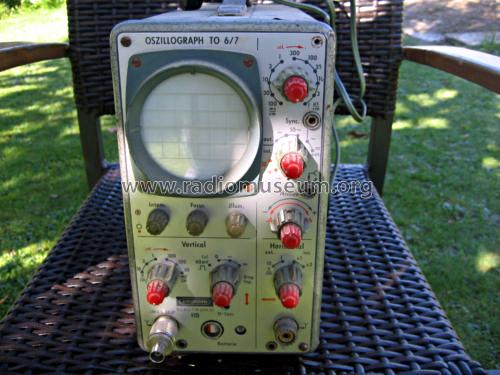

• Model: Oszillograph TO 6/7 - Grundig Radio-Vertrieb, RVF,

• Shape
• Tablemodel, with any shape - general.

• Dimensions (WHD)
• 130 x 260 x 400 mm / 5.1 x 10.2 x 15.7 inch

• Notes

• Der transistorisierte Grundig Oszillograph TO 6/7 ist sowohl für Netz- als auch für Batteriebetrieb geeignet. Es stehen zu diesem Zweck zwei Einschübe zur Verfügung, die eine schnelle Anpassung an den jeweiligen Einsatz gewährleisten. Neben der Stromversorgung durch die beiden Einschübe besteht ausserdem die Möglichkeit, den Oszillographen mit einer von aussen zugeführten Gleichspannung zwischen 11 V und 30 V (z.B. Kraftfahrzeugbatterie) zu betreiben. Die Messverstärker sind gleichspanungsgekoppelt.

  • Y-Verstärker Frequenzbereich 0 ... 6 MHz (-3 dB), 0 ... 9 MHz (-6 dB)
  • Ablenkkoeffizient 30 mV/cm
  • Anstiegszeit <0,06 µs, Überschwingen 2%
  • X-Verstärker Frequenzbereich 0 ... 1 MHz (-3 dB)
  • Ablenkkoeffizient 1 V/cm
  • Anstiegszeit ≤0,35 µs, Überschwingen 2%
  • Zeitablenkung 11 Stufen, 100 ms/cm bis 1 µs/cm in 10-3-1 Sequenz schaltbar

  Zubehör:

  • Netzteil-Einschub NE12 180,-DM
  • Batteriekasten BE12/8 (ohne Batterien) 45,-DM

  Halbleiter sind 1x pro Typ gelistet. 1 Gleichrichter E1000C3 ist zusätzlich enthalten.

  Preis in Belgien 28'340.00 BFr

• Net weight (2.2 lb = 1 kg)
• 7.5 kg / 16 lb 8.3 oz (16.52 lb)

• Price in first year of sale
• 2,050.00 DM

• Mentioned in
• -- Original prospect or advert

• Literature/Schematics (1)
• Funkschau 1964, Heft 12, Seite 324

• Literature/Schematics (2)
• - - Manufacturers Literature (Grundig Preisliste Mai 1965)
