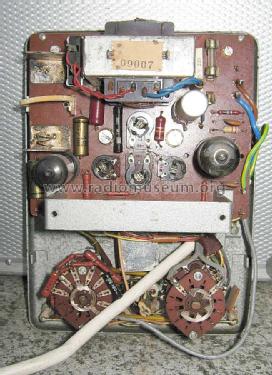

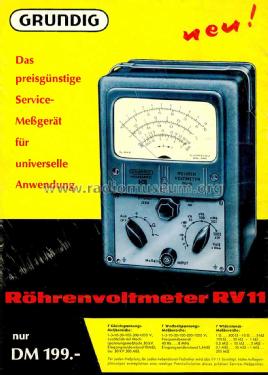

Röhrenvoltmeter RV-11

Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

Data
Forum
Pictures
Collections

  • Year
  • 1960 ?
  • Category
  • Service- or Lab Equipment
  • Radiomuseum.org ID
  • 78267
    • alternative name: Grundig Portugal || Grundig USA / Lextronix

Click on the schematic thumbnail to request the schematic as a free document.

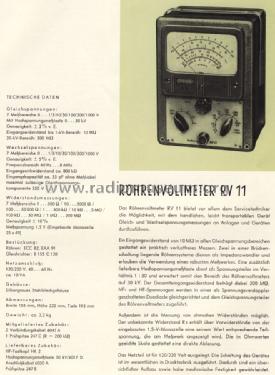

 Technical Specifications

  • Number of Tubes
  • 2
  • Number of Transistors
  • Wave bands
  • - without
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 220 & 1,5 Volt
  • Loudspeaker
  • - - No sound reproduction output.
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Röhrenvoltmeter RV-11 - Grundig Radio-Vertrieb, RVF,
  • Shape
  • Tablemodel, with any shape - general.
  • Dimensions (WHD)
  • 147 x 208 x 120 mm / 5.8 x 8.2 x 4.7 inch
  • Notes

  • 7 Messbereiche: 1 V–1000 V=
    7 Messbereiche: 1 V–1000 V~
    7 Widerstandsmessbereiche: 1 Ω bis 200 MΩ
    Genauigkeit: ±10 %
    Messspannung: eingebaute Monozelle mit 1,5 V

  • Net weight (2.2 lb = 1 kg)
  • 2.5 kg / 5 lb 8.1 oz (5.507 lb)
  • Mentioned in
  • Funkschau (Katalog Hannes Bauer, 1966)
  • Literature/Schematics (1)
  • -- Schematic
  • Literature/Schematics (2)
  • Funkschau (1/1961, S. 27)
  • Author
  • Model page created by Bernd Pötzsch. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model Röhrenvoltmeter is part of the collections of the following members.

Museums

The model Röhrenvoltmeter can be seen in the following museums.

 Forum

Forum contributions about this model: Grundig Radio-: Röhrenvoltmeter RV-11

Threads: 2 | Posts: 2

RV11-Zubehör:
(Quellen 'Grundig Electronic' Meßgeräte-Kataloge und eigenes Zubehör)

Mitgeliefertes Zubehör

- 2 Verbindungskabel 6047A, isolierte Meßschnüre mit 2 Bananensteckern,
    für Gleichspannungs- und Widerstandsmessungen.

- 1 Prüfspitze 247C, (R=200kOhm) mit Bananenbuchse, für Kabel 6047A

Lieferbares Zubehör

- Prüfspitze 247B (mit Bananenbuchse, durchverbunden) für Kabel 6047A

- Hochpannungsmeßtaste 6017D, 30kV (290MOhm), mit 4/13-Koax-Buchse
  für Kabel 6050A, Länge 40cm

- Anschlußkabel 6050A, Koaxkabel, Länge 1m, ø 8,5mm, Impedanz 150 Ohm,
  mit UHF-Stecker auf 4/13-Koax-Stecker + Erdschelle mit unisoliertem
  Banenstecker in 19mm Abstand

- HF- und Demodulator-Tastkopf HK2, Koaxkabel (ø 5mm) mit UHF-Stecker,
  Gesamtlänge (über alles) 120cm, max. meßbare Spannung 15V eff mit
  max. zulassiger Gleichspannungskomponente an Tastspitze von 250V,
  Frequenzbereich 8...300MHz, Spannungsindikator bis 2000MHz.

- Gleichspannungs-Vorverstärker VB2 mit 2 UHF-Buchsen, Breitbandverstärker,
  0...100kHz, Verstärkung x100, Versorgung: 9V-Batterie intern oder extern

- Koax-Kabel 6051A, Länge ca. 25cm, ø 5mm, Impedanz 60 Ohm,
  mit 2 UHF-Steckern zum Anschluß vom VB2 an Röhrenvoltmeter

Siegfried Beckmann, 26.Sep.06

Weitere Posts (1) zu diesem Thema.

Das Schema vom Grundig (H&B) Röhrenvoltmer RV11 weist bis auf Eingangsschaltung und Netzgleichrichtung große Ähnlichkeit auf mit dem Schema vom Klein & Hummel Teletest 12. Möglichweise könnte man die Abgleich-Anweisung vom Teletest RV12 für das Grundig RV11 verwenden.

Eine Schaltungsbeschreibung mit Schema vom RV12 befindet sich in RENARDY, Methodische Fehlersuche in Rundfunkempfängern, RPB 20, 10. Aufl. (1964) S.26-28 und 15. Aufl. 1979 S.18-21.

Viele umfangreiche Infos zu Schaltungen von Röhrenvoltmetern  ähnlich dem RV11 befinden sich in: LIMANN, Röhrenvoltmeter, RPB 33, 1.Auflage? (1951).

Details speziell zur Schaltung des RV11 befinden sich in: LIMANN, Dioden-, Röhren- und Transistorvoltmter, RPB 33/35, 7.Auflage (1968) S.54 und 96-98.

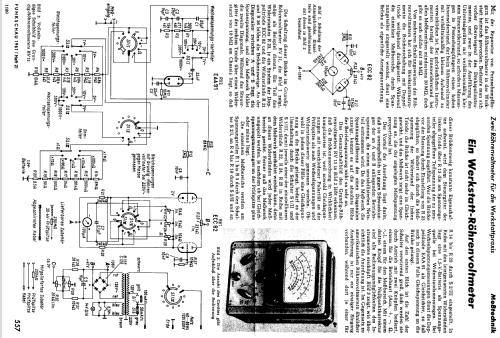

Eine RV11-Beschreibung mit Schema ist in Funkschau 1961/21, S.557-558.



Siegfried Beckmann, 26.Sep.06
