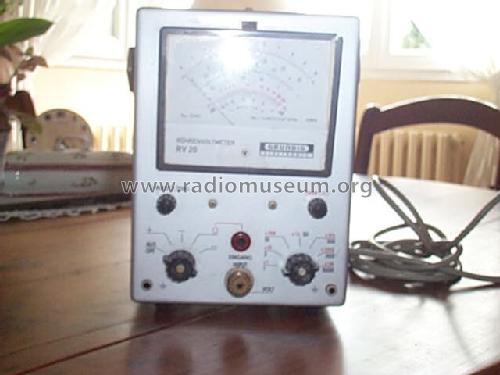

Röhrenvoltmeter RV20
Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern
- Country
- Germany
- Manufacturer / Brand
- Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern
- Year
- 1967
- Category
- Service- or Lab Equipment
- Radiomuseum.org ID
- 97396
-
- alternative name: Grundig Portugal || Grundig USA / Lextronix
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 2
- Wave bands
- - without
- Power type and voltage
- Alternating Current supply (AC) / 220 Volt
- Loudspeaker
- - - No sound reproduction output.
- Material
- Metal case
- from Radiomuseum.org
- Model: Röhrenvoltmeter RV20 - Grundig Radio-Vertrieb, RVF,
- Dimensions (WHD)
- 165 x 202 x 145 mm / 6.5 x 8 x 5.7 inch
- Notes
- Röhrenvoltmeter. Spannungen: 1, 3, 10, 30, 100, 300, 1000 V AC/DC; Widerstand: ×1, ×10, ×100, ×1k, ×10k, ×100k, ×1M.
- Net weight (2.2 lb = 1 kg)
- 2.1 kg / 4 lb 10 oz (4.626 lb)
- Price in first year of sale
- 238.00 DM
- Author
- Model page created by Heinz LUCAS. See "Data change" for further contributors.
- Other Models
-
Here you find 6211 models, 5439 with images and 4208 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern
Collections
The model Röhrenvoltmeter is part of the collections of the following members.
Forum contributions about this model: Grundig Radio-: Röhrenvoltmeter RV20
Threads: 3 | Posts: 6
bei der Reparatur meines RV20 ist mir aufgefallen, dass an der Kathode der rechten Triode eine Lötverbindung fehlt.(roter Pfeil)
Ausserdem sind die Anschlusspins der Röhre ECC82 im Schaltbild vertauscht- dh. die korrespondierenden Pinnummern der beiden Triodensysteme sind zu ändern.
mfG
Uwe Buerger
Uwe Buerger, 01.May.11
vor einiger Zeit habe ich schon mal nach einem Schaltplan für ein Röhrenvoltmeter Grundig RV20 gefragt. In meinem Gerät sind verm. Widerstände defekt. Sollte mir jemand helfen können und evtl. mit Angaben der Widerstandswerte im Eingang dienlich sein, wäre ich sehr dankbar.
Viele Grüsse
Heinz Lucas
Heinz LUCAS, 29.May.06
Nach meiner Information hat sich der Widerstand des Drehspulmeßwerks erhöht und zeigt deshalb über ca. 10 % falsch an. Die Ursache soll angeblich im Aufquellen des Isolierlacks der Spulenwicklung liegen. Näheres ist leider nicht bekannt.
Friedrich Meierhöfer
Friedrich Meierhöfer † 16.4.22, 23.May.06
