- Country
- Germany
- Manufacturer / Brand
- Grundig (Radio-Vertrieb, RVF, Radiowerke)
- Year
- 1980
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 140838
-
- alternative name: Grundig Portugal || Grundig USA / Lextronix

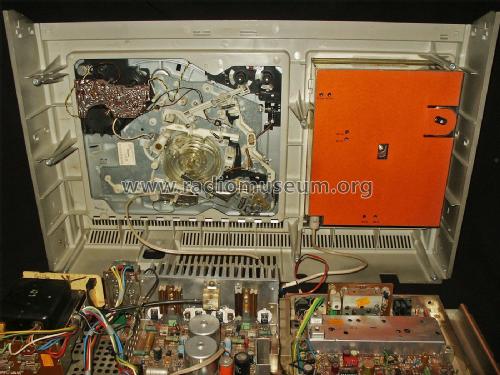

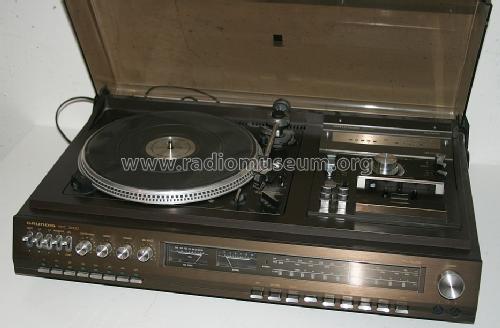

Aufgearbeit und in Betrieb
Direct Control Plattenspieler

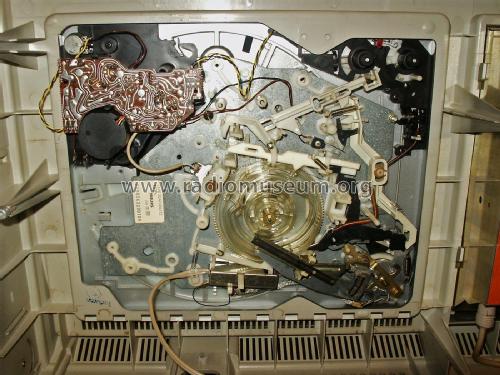

Grundig Kassettengerät CB310

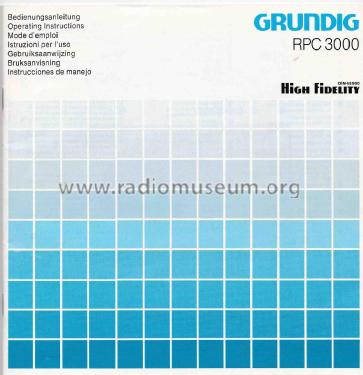

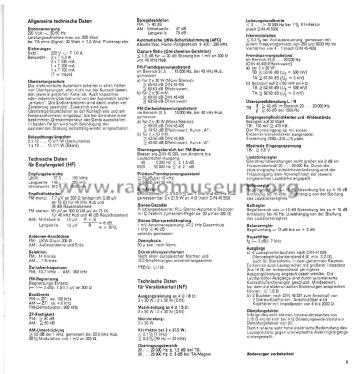

Bedienungsanleitung01
Bedienungsanleitung02
Bedienungsanleitung03
Bedienungsanleitung04
Grundig_RPC3000_Bedienungsanleitung05
Grundig_RPC3000_Bedienungsanleitung06
Grundig_RPC3000_Bedienungsanleitung07
Grundig_RPC3000_Bedienungsanleitung08
Grundig_RPC3000_Bedienungsanleitung09

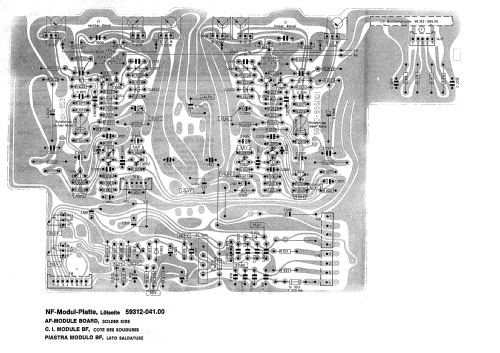

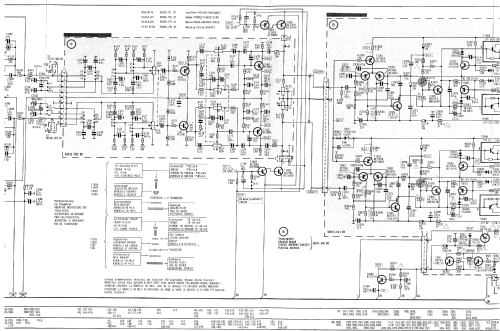

Click on the schematic thumbnail to request the schematic as a free document.
- Number of Transistors
- 41
- Semiconductors
- Main principle
- Superheterodyne (common); ZF/IF 460/10700 kHz
- Tuned circuits
- 7 AM circuit(s) 14 FM circuit(s)
- Wave bands
- Broadcast, Long Wave and FM or UHF.
- Details
- Record Player + Tape Recorder
- Power type and voltage
- Alternating Current supply (AC) / 220 Volt
- Loudspeaker
- - This model requires external speaker(s).
- Power out
- 60 W (unknown quality)
- Material
- Various materials
- from Radiomuseum.org
- Model: RPC 3000 - Grundig Radio-Vertrieb, RVF,
- Shape
- Tablemodel, low profile (big size).
- Dimensions (WHD)
- 680 x 220 x 470 mm / 26.8 x 8.7 x 18.5 inch
- Notes
- 4 Leistungs-IC's, 8 IC's, 40 Dioden, 8 Z-Dioden, 41 Transistoren, 4 Leistungs- Darlingtons, 40 Dioden, 8 LED`s, 2 Brückengleichrichter, 3 Keramic-Doppel-Schwinger.
- Net weight (2.2 lb = 1 kg)
- 26 kg / 57 lb 4.3 oz (57.269 lb)
- Price in first year of sale
- 1,400.00 DM
- External source of data
- -----
- Other Models
-
Here you find 6201 models, 5426 with images and 4200 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Grundig (Radio-Vertrieb, RVF, Radiowerke)
Collections
The model is part of the collections of the following members.
Forum contributions about this model: Grundig Radio-: RPC 3000
Threads: 1 | Posts: 2
Ich habe anderweitig ein komplettes Servicemanual erhalten, die untenstehende Nachfrage hat sich also erledigt.
Liebe Sammlerkollegen,
mit der Reparatur eines RPC 3000 werde ich mir wohl noch einige Arbeit machen müssen.Sehr hilfreich dabei wäre ausser den Schalt- u. Platinenplänen auch die Abgleich- und Prüfvorschrift, da mir einige Punkte nicht direkt aus den Schaltungsunterlagen ersichtlich sind.Leider ist diese nicht bei den Geräteunterlagen hochgeladen. Hat vielleicht jemand diese vorliegen und könnte mir diese scannen?Vielen Dank im Voraus,
Wolfgang Döring
Wolfgang Döring, 17.Aug.13
