• Jahr
  • 1988
  • Kategorie
  • Rundfunkempfänger (Radio - oder Tuner nach WW2)
  • Radiomuseum.org ID
  • 169743
    • anderer Name: Grundig Portugal || Grundig USA / Lextronix

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

 Technische Daten

  • Anzahl Transistoren
  • Halbleiter vorhanden.
  • Halbleiter
  • Hauptprinzip
  • Superhet allgemein
  • Wellenbereiche
  • Langwelle, Mittelwelle, Kurzwelle und UKW.
  • Spezialitäten
  • Kassetten-Recorder oder -Spieler
  • Betriebsart / Volt
  • Netz- / Batteriespeisung / 220 / 6 x 1,5 Volt
  • Lautsprecher
  • Dynamischer LS, keine Erregerspule (permanentdynamisch) / Ø 10 cm = 3.9 inch
  • Belastbarkeit / Leistung
  • 4 W (Qualität unbekannt)
  • Material
  • Plastikgehäuse (nicht Bakelit), Thermoplast

Die GFGF Zeitschrift Funkgeschichte bringt interessante Artikel zu Radios, Funkwesen und Medien. Bei Radiomuseum.org finden Sie die vollständigen Hefte früherer Ausgaben als PDF zum Download.

  • von Radiomuseum.org
  • Modell: RR455 - Grundig Radio-Vertrieb, RVF,
  • Form
  • Reisegerät > 20 cm (netzunabhängig betreibbar)
  • Abmessungen (BHT)
  • 440 x 190 x 90 mm / 17.3 x 7.5 x 3.5 inch
  • Bemerkung
  • Siehe auch RR455a.

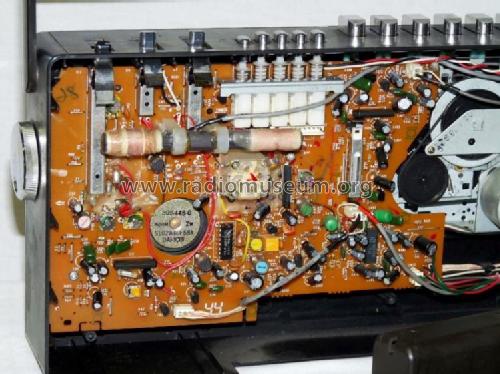

    4-Band Stereo Radio Recorder. One touch Recording. Automatic-Stop. Zählwerk. 2-way-4 Speaker System. 4 FM-Presets + manuelle Abstimmung. 5 tlg. Teleskopantenne (70 cm). Ferritantenne (10 cm). LED-Tuning/stereo Anzeige. 3-Band Graphic Equalizer. Line in/out. Ausgänge für ext. Speaker und Kopfhörer.

    Hergestellt ( u.a. ? ) in Malaysia bzw. in Korea ( siehe Typenschilder ).

  • Nettogewicht
  • 2.3 kg / 5 lb 1.1 oz (5.066 lb)
  • Literatur/Schema (1)
  • -- Original-techn. papers.
  • Autor
  • Modellseite von Museum Roggenhofer angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.

 Sammlungen | Museen | Literatur

Sammlungen

Das Modell befindet sich in den Sammlungen folgender Mitglieder.

 Forum

Forumsbeiträge zum Modell: Grundig Radio-: RR455

Threads: 1 | Posts: 1

Hinweise bezüglich den NF - Teil

Wie man auf dem Detailfoto erkennen kann, ist das NF - Teil mit insgesamt  8  Steckbuchsen versehen.Beim Wiedereinbau kann man die meisten davon nicht verwechseln, wohl aber die dreipoligen. Davon existieren insgesamt  4  Stück, u.a. der Anschluß für die Lautsprecher.( Wenn man deren Stecker mit der falschen Buchse verbindet, kann das verheerende Folgen für das NF - Teil haben ! )

Es ist daher ganz dringend ratsam, sich genau zu merken, welcher Stecker mit welcher Buchse zusammengehört.

Daher ist es empfehlenswert, Skizzen,Fotos oder Aufzeichnungen zu machen, bevor man die Verbindungen voneinander trennt.



Anlagen

Ottmar Lauth, 03.Sep.15
