Stereo-Konzertschrank SO124/60

Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

Data
Forum
Pictures
Collections

  • Year
  • 1959/1960
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 22242
    • alternative name: Grundig Portugal || Grundig USA / Lextronix

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 9
  • Number of Transistors
  • Main principle
  • Superheterodyne (common); ZF/IF 460/10700 kHz
  • Tuned circuits
  • 6 AM circuit(s)     10 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Details
  • Changer (Record changer)
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 125; 220 Volt
  • Loudspeaker
  • 4 Loudspeakers
  • Power out
  • 10 W (max.)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Stereo-Konzertschrank SO124/60 - Grundig Radio-Vertrieb, RVF,
  • Shape
  • Console with Push Buttons.
  • Dimensions (WHD)
  • 850 x 830 x 390 mm / 33.5 x 32.7 x 15.4 inch
  • Notes

  • Der Grundig Stereo-Konzertschrank SO124/60 hat einen Stereo-NF-Verstärker mir 2x je 5W Ausgangsleistung.

    Phono-Chassis = TW501G

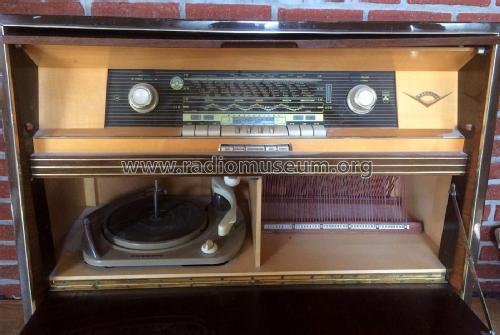

    Ausführung: Edelholz, mittel- bis dunkelbraun, hochglanz-poliert.

    Rundfunk-Kataloge und Hersteller-Prospekte geben fälschlicherweise 7 AM-Kreise an. Tatsächlich sind 6 Kreise empfangsbestimmend, der zusätzliche ZF-Sperrkreis wird üblicherweise nicht mitgezählt.

    Siehe auch Modell SO123/60 in Nussbaum natur oder Rüster bei sonst identischer Form und Ausstattung.

  • Price in first year of sale
  • 795.00 DM
  • External source of data
  • Erb
  • Mentioned in
  • Handbuch für Rundfunk-Fernsehen-Phono (RFP) 1959/60
  • Literature/Schematics (1)
  • -- Original-techn. papers.
