• Country
• Germany

• Manufacturer / Brand
• Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

• Year
• 1962/1963

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 24437

• • alternative name: Grundig Portugal || Grundig USA / Lextronix

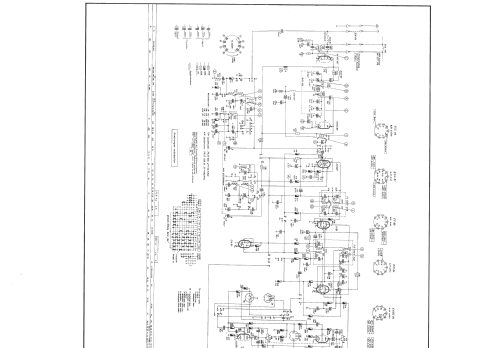

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 10

• Valves / Tubes
• ECC85 ECH81 EF89 EABC80 EM84 ECC83 ECC83 ECC83 ELL80 ELL80

• Main principle
• Superheterodyne (common)

• Tuned circuits
• 6 AM circuit(s)     10 FM circuit(s)

• Wave bands
• Broadcast, Long Wave, Short Wave plus FM or UHF.

• Details
• Changer (Record changer)

• Power type and voltage
• Alternating Current supply (AC) / 110; 125; 220 Volt

• Loudspeaker
• 3 Loudspeakers

• Material
• Wooden case

• from Radiomuseum.org

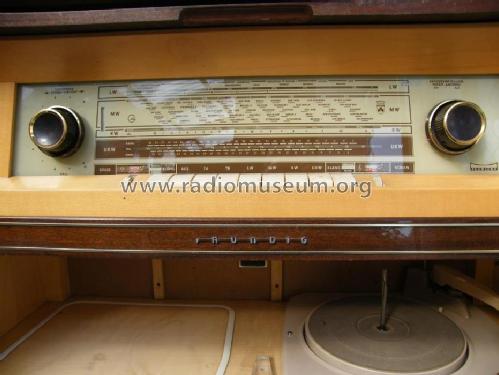

• Model: Stereo Konzertschrank SO345 - Grundig Radio-Vertrieb, RVF,

• Shape
• Console with Push Buttons.

• Dimensions (WHD)
• 850 x 830 x 390 mm / 33.5 x 32.7 x 15.4 inch

• Notes

• Rundfunk-Chassis = 7c; Stereo-NF-Verstärker mit 2 Gegentakt-Endstufen je 7,5 W; Raumhall-Einrichtung Phonomascope gegen Mehrpreis (135,- DM);
  Phono-Chassis = Telefunken TW504.

  Das Modell wurde verkauft als "poliert" für DM 918,--, als "Rüster/Teak" für DM 958,-- und als "Nussbaum" für 938 DM. Exportiert wurde es z.B. nach den USA als
  "Stereo Console SO 345 WE". Siehe dort.

• Net weight (2.2 lb = 1 kg)
• 37 kg / 81 lb 8 oz (81.498 lb)

• Price in first year of sale
• 918.00 DM

• Source of data
• Handbuch VDRG 1962/1963
