Sono Clock (sonoclock) 1000a (1000CMa)

Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

Data
Forum
Pictures
Collections

  • Year
  • 1984/1985
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 68444
    • alternative name: Grundig Portugal || Grundig USA / Lextronix

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Main principle
  • Superheterodyne (common)
  • Wave bands
  • FM Broadcast Band Only
  • Power type and voltage
  • Line / Batteries (any type) / 230/9V Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
  • Material
  • Plastics (no bakelite or catalin)
  • from Radiomuseum.org
  • Model: Sono Clock 1000a - Grundig Radio-Vertrieb, RVF,
  • Shape
  • Tablemodel with Clock ((Alarm-) Clock Radio).
  • Dimensions (WHD)
  • 240 x 140 x 115 mm / 9.4 x 5.5 x 4.5 inch
  • Notes
  • 2 Ausführungen:
    Sono-Clock 1000 = Ohne externen Fühler für die Innentemperatur.
    Sono-Clock 1000a = mit externem Fühler für die Innentemperatur.
    Uhrenradio, LCD-display, mit Wetterstation. In Portugal hergestellt.
    Clock radio, with a LCDisplay with backlighting. Built in meteo station for temp. hum and pressure. 6 preselect buttons, 9V battery for back-up clock. Housing in two colour plastic. Sharp processor and a lot of transistors.
  • Source of data
  • -- Collector info (Sammler)
  • Literature/Schematics (1)
  • -- Original-techn. papers.

 Collections | Museums | Literature

Collections

The model Sono Clock (sonoclock) is part of the collections of the following members.

Literature

The model Sono Clock (sonoclock) is documented in the following literature.

 Forum

Forum contributions about this model: Grundig Radio-: Sono Clock 1000a

Threads: 1 | Posts: 16

Hallo zusammen,

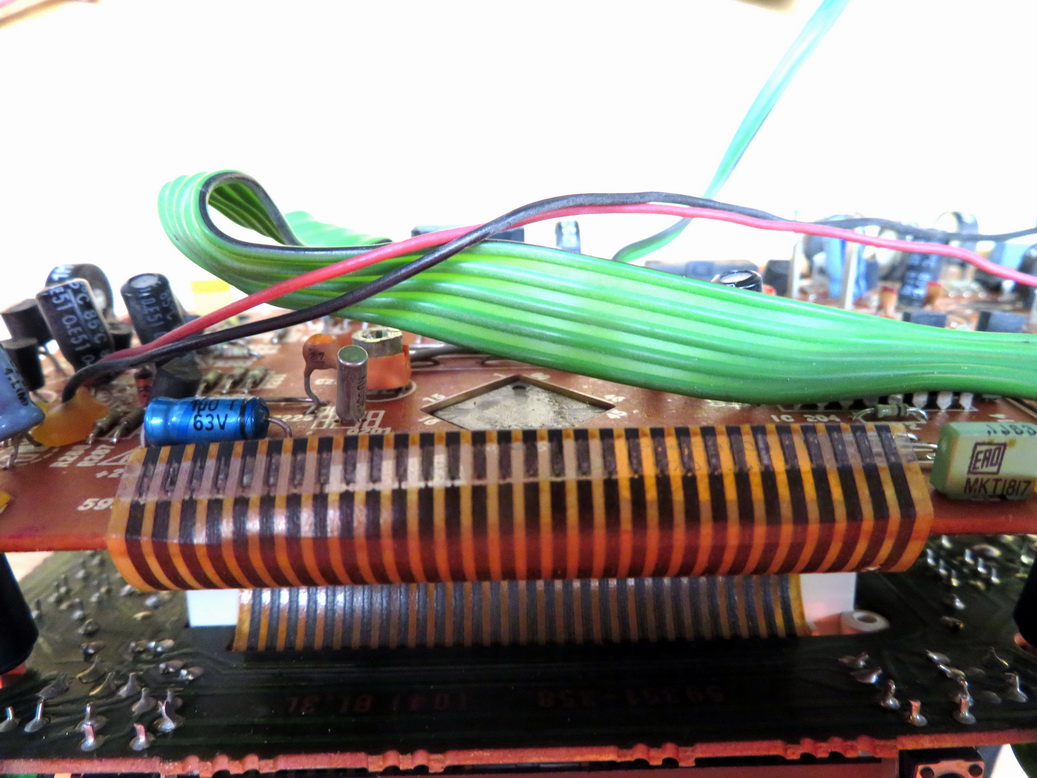

bei der Reparatur des SonoClock 1000 hat sich herausgestellt, dass die LCD-Anzeige deswegen nicht richtig funktionierte, weil ein Zinntropfen zwei Leiterbahnen kurzgeschlossen hat. Beim Entfernen des Zinntropfens hat sich das Flachbandkabel von der Leiterplatte gelöst. Offenbar war es nicht gelötet sondern anders kontaktiert worden. Da der Kunststoff nicht hitzebeständig zu sein scheint, wie das Loch in Bild 2 zwischen der Leiterbahn 1 und 2 von rechts zeigt, scheint Löten nicht zu funktionieren.

Wer hat eine Idee, wie das Flachbandkabel wieder angeschlossen werden kann? Bin für jeden Rat und jede Idee dankbar.

Besten Dank!

Viele Grüße

Klaus Pahr

Attachments

Klaus Pahr, 01.May.21
