SONO CLOCK (sonoclock) 400 alt

Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

Data

Forum

Pictures

Collections

Country
Germany

Manufacturer / Brand
Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

Year
1980–1982

Category
Broadcast Receiver - or past WW2 Tuner

Radiomuseum.org ID
124969

- alternative name: Grundig Portugal || Grundig USA / Lextronix

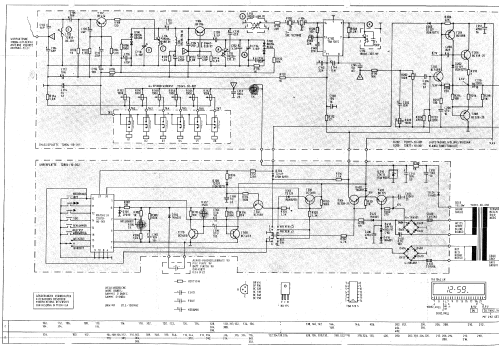

Schematics

SONO CLOCK 400; Grundig Radio- (ID = 629946) Radio — Grundig Radio- SONO CLOCK 400 (3)

SONO CLOCK 400; Grundig Radio- (ID = 629947) Radio — Grundig Radio- SONO CLOCK 400 (3)

SONO CLOCK 400; Grundig Radio- (ID = 1736513) Radio — Grundig Radio- SONO CLOCK 400 (1)

SONO CLOCK 400; Grundig Radio- (ID = 689107) Radio — Grundig Radio- SONO CLOCK 400 (1)

SONO CLOCK 400; Grundig Radio- (ID = 1407815) Radio — Grundig Radio- SONO CLOCK 400 (2)

SONO CLOCK 400; Grundig Radio- (ID = 1634451) Radio — Grundig Radio- SONO CLOCK 400 (2)

SONO CLOCK 400; Grundig Radio- (ID = 1634452) Radio — Grundig Radio- SONO CLOCK 400 (2)

SONO CLOCK 400; Grundig Radio- (ID = 1634453) Radio — Grundig Radio- SONO CLOCK 400 (2)

SONO CLOCK 400; Grundig Radio- (ID = 1634454) Radio — Grundig Radio- SONO CLOCK 400 (2)

SONO CLOCK 400; Grundig Radio- (ID = 1634455) Radio — Grundig Radio- SONO CLOCK 400 (2)

SONO CLOCK 400; Grundig Radio- (ID = 1634456) Radio — Grundig Radio- SONO CLOCK 400 (2)

SONO CLOCK 400; Grundig Radio- (ID = 1634457) Radio — Grundig Radio- SONO CLOCK 400 (2)

SONO CLOCK 400; Grundig Radio- (ID = 1634458) Radio — Grundig Radio- SONO CLOCK 400 (2)

SONO CLOCK 400; Grundig Radio- (ID = 1634459) Radio — Grundig Radio- SONO CLOCK 400 (2)

SONO CLOCK 400; Grundig Radio- (ID = 1736510) Radio — Grundig Radio- SONO CLOCK 400 (1)

SONO CLOCK 400; Grundig Radio- (ID = 1736511) Radio — Grundig Radio- SONO CLOCK 400 (1)

SONO CLOCK 400; Grundig Radio- (ID = 1736512) Radio — Grundig Radio- SONO CLOCK 400 (1)

SONO CLOCK 400; Grundig Radio- (ID = 1736514) Radio — Grundig Radio- SONO CLOCK 400 (1)

SONO CLOCK 400; Grundig Radio- (ID = 1736515) Radio — Grundig Radio- SONO CLOCK 400 (1)

SONO CLOCK 400; Grundig Radio- (ID = 2019725) Radio — Grundig Radio- SONO CLOCK 400 (1)

SONO CLOCK 400; Grundig Radio- (ID = 2019727) Radio — Grundig Radio- SONO CLOCK 400 (1)

SONO CLOCK 400; Grundig Radio- (ID = 2019728) Radio — Grundig Radio- SONO CLOCK 400 (1)

SONO CLOCK 400; Grundig Radio- (ID = 2019730) Radio — Grundig Radio- SONO CLOCK 400 (1)

Click on the schematic thumbnail to request the schematic as a free document.

Technical Specifications

Number of Transistors
12

Semiconductors
BF414 BF936 BC548 BC558 BC338 BC328 BD175 TBA120 BB204 MA1042

Main principle
Superheterodyne (common); ZF/IF 10700 kHz

Wave bands
FM Broadcast Band Only

Power type and voltage
Alternating Current supply (AC) / 220 Volt

Loudspeaker
Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)

Power out
1.2 W (unknown quality)

Material
Plastics (no bakelite or catalin)

from Radiomuseum.org
Model: SONO CLOCK 400 [alt] - Grundig Radio-Vertrieb, RVF,

Shape
Tablemodel with Clock ((Alarm-) Clock Radio).

Dimensions (WHD)
160 x 130 x 130 mm / 6.3 x 5.1 x 5.1 inch

Notes

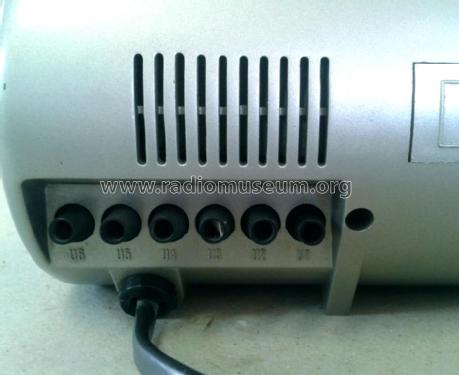

Der Empfänger Sono-Clock 400 ist ein Uhrenradio zum Empfang von UKW. Das Gerät hat einen sechsteiligen Senderspeicher und ist mit dem IC TBA120S aufgebaut. Als Uhr ist ein Baustein eingesetzt, der das Uhren- IC und die LED- Anzeige (MA1042-LR) enthält. Zur Uhrzeiterhaltung bei Stromausfall ist eine 9-Volt Blockbatterie an der Rückseite einzusetzen. Display-Helligkeit regelbar. Tonregler vorhanden.
Jeder Transistortyp nur einmal gelistet. Das Modell wurde auch 1982 beworben.

Net weight (2.2 lb = 1 kg)
0.9 kg / 1 lb 15.7 oz (1.982 lb)

Price in first year of sale
198.00 HFL

Source of data
-- Original prospect or advert

Literature/Schematics (1)
-- Schematic

Author
Model page created by Martin Bösch. See "Data change" for further contributors.
