• Country
• Germany

• Manufacturer / Brand
• Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

• Year
• 1992

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 160064

• • alternative name: Grundig Portugal || Grundig USA / Lextronix

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 7

• Semiconductors

• Main principle
• Superheterodyne (common); ZF/IF 460/10700 kHz

• Wave bands
• Broadcast, Long Wave and FM or UHF.

• Power type and voltage
• Line / Batteries (any type) / 220-230 & 1 x 9 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 8 cm = 3.1 inch

• Power out
• 1 W (unknown quality)

• Material
• Plastics (no bakelite or catalin)

• from Radiomuseum.org
• Model: Sono-Clock 40 [neu] - Grundig Radio-Vertrieb, RVF,

• Shape
• Tablemodel with Clock ((Alarm-) Clock Radio).

• Dimensions (WHD)
• 220 x 65 x 200 mm / 8.7 x 2.6 x 7.9 inch

• Notes

• Das Uhrenradio Sonoclock 40 ist mit dem IC CXA1019S im Radioteil bestückt. Dieses IC enthält den kompletten Empfänger einschließlich NF- Verstärker. Das Uhrenmodul enthält das IC TMS3459B und steuert eine LED- Anzeige an.

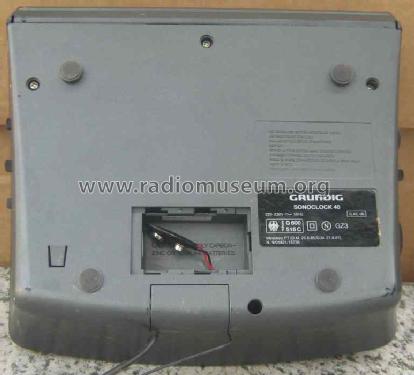

  9 V-Block für Uhrenspeicher

• Net weight (2.2 lb = 1 kg)
• 0.6 kg / 1 lb 5.1 oz (1.322 lb)

• Source of data
• -- Original-techn. papers.

• Author
• Model page created by Wolfgang MICHAEL. See "Data change" for further contributors.
