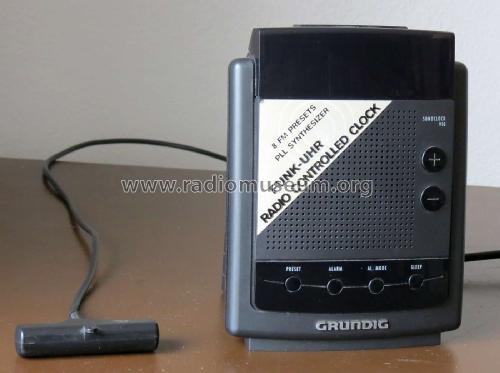

Sono-Clock (sonoclock) 910

Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

Data
Forum
Pictures
Collections

  • Year
  • 1997
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 225480
    • alternative name: Grundig Portugal || Grundig USA / Lextronix

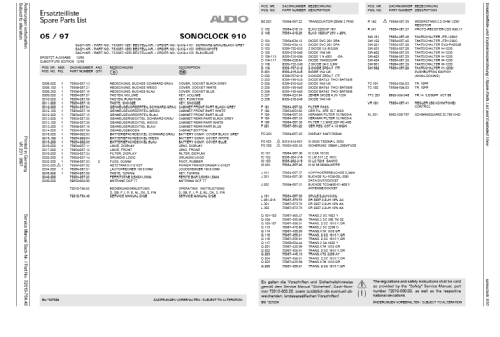

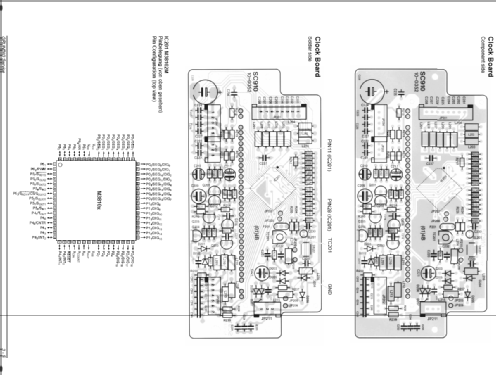

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • Semiconductors present.
  • Semiconductors
  • Main principle
  • Superheterodyne (common); ZF/IF 10700 kHz
  • Wave bands
  • FM Broadcast Band Only
  • Details
  • Scanner - broadcast only (+FM)
  • Power type and voltage
  • Alternating Current supply (AC) / 220 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 8 cm = 3.1 inch
  • Power out
  • 0.5 W (undistorted)
  • Material
  • Plastics (no bakelite or catalin)
  • from Radiomuseum.org
  • Model: Sono-Clock 910 - Grundig Radio-Vertrieb, RVF,
  • Shape
  • Tablemodel with Clock ((Alarm-) Clock Radio).
  • Dimensions (WHD)
  • 132 x 168 x 116 mm / 5.2 x 6.6 x 4.6 inch
  • Notes

  • Automatische Helligheitseinstellung der Vacuum Fluorescent Display Anzeige, abhängig von Umgebungslicht.  Wecken mit Musik, Alarmton oder feste Melodieën.  Anschluß Kopfhöhrer.  DCF synchronisiert.  FM PLL synthesiser.  Acht Programm-Speicher. (8 preset)

  • Net weight (2.2 lb = 1 kg)
  • 2 kg / 4 lb 6.5 oz (4.405 lb)
  • Mentioned in
  • - - Manufacturers Literature (Grundig Revue 1997 Katalog)

 Collections | Museums | Literature

Collections

The model Sono-Clock (sonoclock) is part of the collections of the following members.

 Forum

Forum contributions about this model: Grundig Radio-: Sono-Clock 910

Threads: 1 | Posts: 1

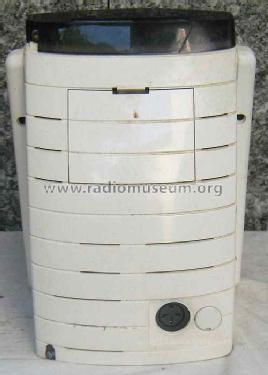

Der vermutlich zu 99% der noch in Gebrauch befindlichen Geräte ungenutzte "DATA OUT" Ausgang des Uhrenteils kann sehr einfach und elegant zu einem Antenneneingang modifiziert werden.

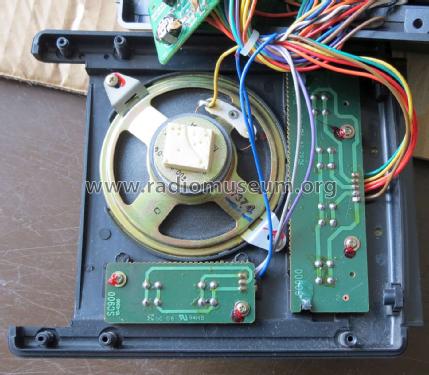

Dazu sind innen an der in der Gehäuserückwand unten befindlichen Buchsenplatte (Jack Board) nur die beiden zweipoligen, identischen Steckverbinder abzuziehen. Dann wird der Stecker der an die Hauptplatine führenden Antennenleitung (JP303) getauscht auf JP301 gesteckt - fertig. Die ursprünglich auf JP301 steckende Datenleitung bleibt lose ohne Verbindung (nicht benötigt).

Durch anschließende Verbindung der RCA Buchse mit einem IEC Radioanschluss über ein fix und fertig erhältliches Koaxkabel (RCA Stecker auf IEC Stecker) hat man dann einen einwandfreien und revidierbaren "Kabelanschluss" am Gerät.
Zusätzlich habe ich noch ein kleines In-Line Mantelstromfilter eingeschleift, um den DCF-Empfang ggf. störende Einflüsse aus der Antennenleitung auszuschalten.

Stefan Sch.

Stefan Schmaus, 30.Apr.20
