• Pays
• Allemagne

• Fabricant / Marque
• Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

• Année
• 1958/1959

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 21853

• • alternative name: Grundig Portugal || Grundig USA / Lextronix

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 18

• Lampes / Tubes
• EC92 EC92 ECH81 EF89 EM84 EBF89 EF80 EAA91 ECC83 ECC83 ECC83 ECC83 ECC83 ECC83 EL84 EL84 EL84 EL84

• Principe général
• Super hétérodyne (en général); FI/IF 460/10700 kHz; 5 Etage(s) BF

• Circuits accordés
• 9 Circuits MA (AM)     14 Circuits MF (FM)

• Gammes d'ondes
• PO, GO, OC et FM

• Particularités
• Tourne disque avec changeur

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 110; 125; 220 Volt

• Haut-parleur
• 6 HP

• Puissance de sortie
• 30 W (sans distorsion)

• Matière
• Boitier en bois

• De Radiomuseum.org

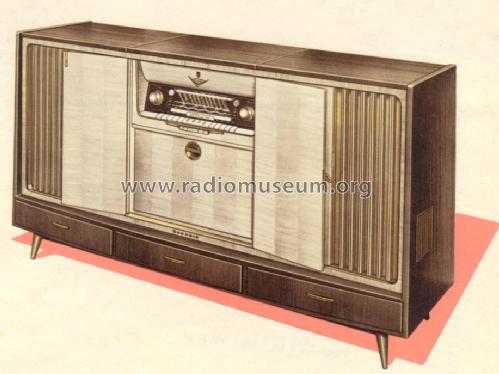

• Modèle: Stereo-Konzertschrank SO200 [gebeizt] - Grundig Radio-Vertrieb, RVF,

• Forme
• Console avec des boutons-poussoirs

• Dimensions (LHP)
• 1740 x 960 x 500 mm / 68.5 x 37.8 x 19.7 inch

• Remarques

• 6 Skalenseile: 1xAM und 5xFM, über Stationstasten wählbar. Ausgangsleistung beträgt 2 x 15 Watt.

  Mit Endstufenmodul NF2

• Prix de mise sur le marché
• 2,975.00 DM

• Source extérieure
• Erb

• Source
• HdB d.Rdf-& Ferns-GrH 1958/59

• Schémathèque (1)

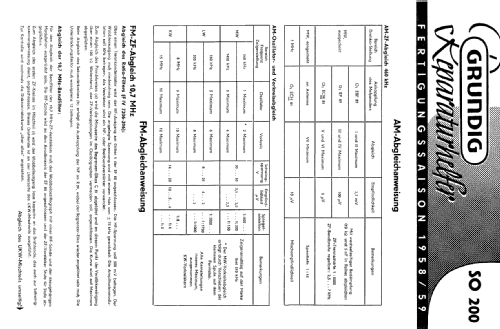

• -- Original-techn. papers.
