HiFi-Stereo-Rundfunkempfangsteil HF500 / CS500

• Country
• Germany

• Manufacturer / Brand
• Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

• Year
• 1966/1967

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 26549

• • alternative name: Grundig Portugal || Grundig USA / Lextronix

• Picture

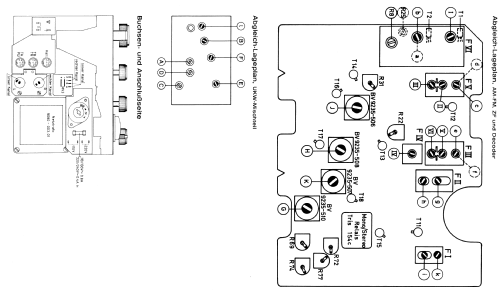

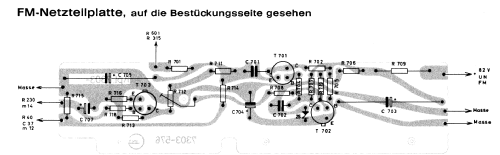

• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 37

• Semiconductors

• Main principle
• Superheterodyne (common); ZF/IF 460/10700 kHz

• Tuned circuits
• 10 AM circuit(s)     16 FM circuit(s)

• Wave bands
• Broadcast, (BC) Long Wave (LW), 2 x SW and FM or UHF.

• Power type and voltage
• Alternating Current supply (AC) / 110; 130; 220; 240 Volt

• Loudspeaker
• - This model requires external speaker(s).

• from Radiomuseum.org
• Model: HiFi-Stereo-Rundfunkempfangsteil HF500 / CS500 - Grundig Radio-Vertrieb, RVF,

• Shape
• Chassis only or for «building in»

• Dimensions (WHD)
• 240 x 350 x 210 mm / 9.4 x 13.8 x 8.3 inch

• Notes
• Dioden: 28.
  Abschaltbare Ferritantenne; Stereo-Decoder eingebaut, Stereo-NF-Verstärker mit 2 Gegentakt-Endstufen je 15 W.

  HF500 = Baustein für den Einzelverkauf.
  CS500 = Einbauchassis für Musikgeräte.
  HF500 ist im Widerspruch dazu als Komponente in Prospekten genannt.

• Net weight (2.2 lb = 1 kg)
• 7.5 kg / 16 lb 8.3 oz (16.52 lb)

• External source of data
• erb

• Source of data
• Handbuch VDRG 1966/1967

• Mentioned in
• Grundig Techn. Informationen 5/1966

• Literature/Schematics (1)
• -- Original-techn. papers.
