Stereo-Verstärker-Box IV V (4 V)

Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

Data
Forum
Pictures
Collections

  • Year
  • 1959/1960
  • Category
  • Loudspeaker, headphone or earphone
  • Radiomuseum.org ID
  • 77312
    • alternative name: Grundig Portugal || Grundig USA / Lextronix

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 2
  • Main principle
  • Audio-Amplification
  • Details
  • Loudspeaker + integr.Amplifier
  • Power type and voltage
  • Alternating Current supply (AC) / 120; 220 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Stereo-Verstärker-Box IV V - Grundig Radio-Vertrieb, RVF,
  • Dimensions (WHD)
  • 260 x 800 x 270 mm / 10.2 x 31.5 x 10.6 inch
  • Notes
  • wie Hi-Fi-Raumklang-Box IV, aber mit NF-Verstärker (für Stereo-Wiedergabe in Verbindung mit Musiktruhe), Lautsprecher 28,6 x 17,6 cm.
  • Price in first year of sale
  • 163.00 DM
  • External source of data
  • Grundig Technische Informationen 2/59, S. 12
  • Author
  • Model page created by Lars Brötje. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model Stereo-Verstärker-Box is part of the collections of the following members.

 Forum

Forum contributions about this model: Grundig Radio-: Stereo-Verstärker-Box IV V

Threads: 1 | Posts: 1

Hallo,

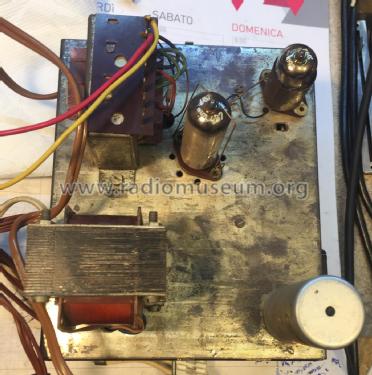

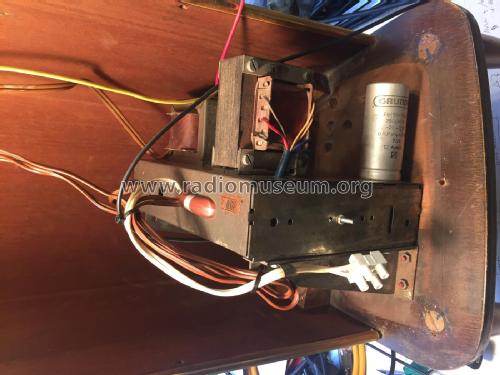

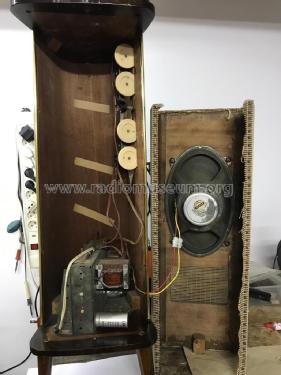

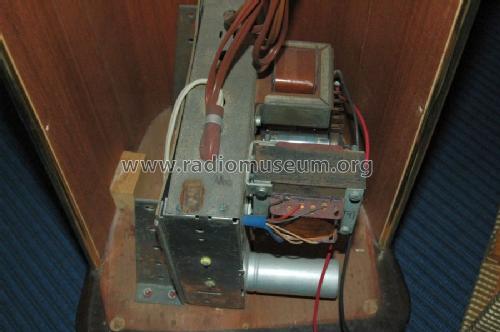

die Fotos zeigen das Innenleben im Originalzustand.
Als ich dieses Gerät dieses Jahr bekam war die Wiedergabe stark verzerrt.
Also habe ich alle Elkos und Folienkondensatoren ausgetauscht, und sonst nichts dran gemacht.
Der Verstärker läuft jetzt zufriedenstellend ohne Brumm,
ich habe noch ein Adapter gebastelt wo ich ein Stereo Signal , z.B von einem CD-Player, über Cinch Kupplungen anschließen kann, die beiden Kanäle werden über 100 Ohm Wiederstände zusammengeführt.
Allerdings hat die Box ein Problem mit der Bass-Wiedergabe,
man muß den Bass-Regler ganz zurückdrehen, sonst scheppert es. Für leise Wellness-Musik ist es aber ok, nur wenn man
neue Pop-Musik damit hören will, kommt der Bass schnell an seine Grenzen, bei Mitten und Höhen geht aber etwas mehr.
Ich frage mich auch, was das für ein Gehäuse-Prinzip sein soll,
ist es eine gefaltete "offene" Schallwand, eine Bassreflexbox, eine Transmissionsline, ich glaube es ist eine
Mischung aus Allem.Schöne Grüße A.Ohrem

Armin Ohrem, 15.Nov.12
