• Country
• Germany

• Manufacturer / Brand
• Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

• Year
• 1979

• Category
• Service- or Lab Equipment

• Radiomuseum.org ID
• 91065

• • alternative name: Grundig Portugal || Grundig USA / Lextronix

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 30

• Semiconductors
• SFC2709C SN7400 SN7473 BF246 BF247 BC140 BC135 2N2219 BC160 2N2905 BC237 BC238 BC308 BC549 BSX20 BB105 ZY5,6 1N914 B40C1000

• Wave bands
• - without

• Power type and voltage
• Alternating Current supply (AC) / 220 Volt

• Loudspeaker
• - - No sound reproduction output.

• Material
• Metal case

• from Radiomuseum.org

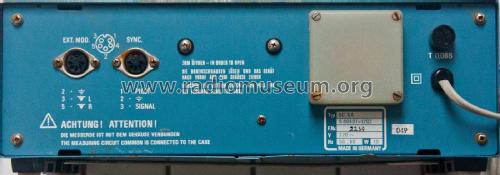

• Model: Stereocoder - Stereo-Generator SC5A - Grundig Radio-Vertrieb, RVF,

• Shape
• Tablemodel without push buttons, Mantel/Midget/Compact up to 14

• Dimensions (WHD)
• 300 x 112 x 176 mm / 11.8 x 4.4 x 6.9 inch

• Notes

• Der Grundig Stereocoder SC5A ist intern über Tongenerator oder über externe NF-Quelle modulierbar, Summen- und Differenzsignale einzeln schaltbar.

  Betriebsarten:

  • M R=L
  • S R=-L
  • M+S  R
  • M-S  L

  Tongenerator mit Festfrequenzen 100 Hz, 1 kHz und 5 kHz. Preemphasis 50 µs schaltbar. Pilot-Hub regelbar 4 – 12 kHz, Pilotton abschaltbar.

  Eingebauter HF-Modulator, Ausgang 99 – 101 MHz abstimmbar. Abschwächer stufenlos regelbar, max. EMK_eff = 100 mV an 75 Ω

  Jeder Halbleitertyp ist einmal gelistet.

  Die Bedienungsanleitung zum SC5A führt in den techn. Daten 34 Transistoren an, der Schaltplan 40401-942.22 zeigt jedoch 30 Transistoren.

  Vorläufer: Stereocoder SC5
  Nachfolger: Stereocoder SC5B

• Net weight (2.2 lb = 1 kg)
• 3.2 kg / 7 lb 0.8 oz (7.048 lb)

• Mentioned in
• - - Manufacturers Literature (Orig Bedienungsanleitung)

• Literature/Schematics (1)
• -- Schematic

Bedienungsanleitung

5955 KB
