Super-Color S9000

• Country
• Germany

• Manufacturer / Brand
• Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

• Year
• 1975

• Category
• Television Receiver (TV) or Monitor

• Radiomuseum.org ID
• 288046

• • alternative name: Grundig Portugal || Grundig USA / Lextronix

• Picture
• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 1

• Valves / Tubes

• Number of Transistors
• Semiconductors present.

• Semiconductors

• Wave bands
• VHF incl. FM and/or UHF (see notes for details)

• Power type and voltage
• Alternating Current supply (AC) / 220 Volt

• Loudspeaker
• 2 Loudspeakers

• Power out
• 15 W (25 W max.)

• Material
• Wooden case

• from Radiomuseum.org
• Model: Super-Color S9000 - Grundig Radio-Vertrieb, RVF,

• Shape
• Console, Lowboy (legs < 50 %).

• Notes

• Farbfernsehgerät mit HiFi-NF-Verstärker und eingebauter HiFi-Box. Inline-Bildröhre; Modulchassis; einblendbare Digitaluhr mit Kanalanzeige und einblendbare Abstimmskala; Ultraschallfernbedienung.

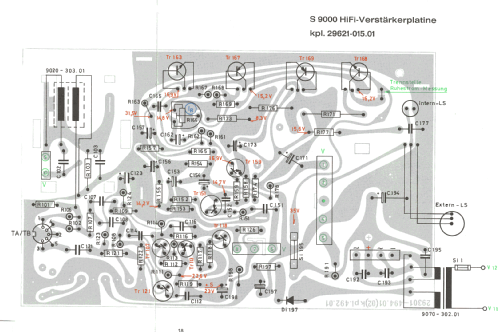

  Der HiFi-NF-Verstärker ist auch separat betreibbar, Anschluß über fünfpolige DIN-Buchse, Frequenzgang 40...20000 Hz, bei Fernsehempfang bis 12500 Hz.

• Mentioned in
• - - Manufacturers Literature (Grundig Technische Informationen 5/6/1975)

• Literature/Schematics (1)
• Funkschau (18/1975, S. 81, 82)

• Author
• Model page created by Michael Mehnert. See "Data change" for further contributors.
