• Country
• Germany

• Manufacturer / Brand
• Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

• Year
• 1972

• Category
• Audio Amplifier or -mixer

• Radiomuseum.org ID
• 164302

• • alternative name: Grundig Portugal || Grundig USA / Lextronix

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 32

• Semiconductors
• BC384 or. BC109 BC107 or. BC182 BC184 or. BC107 BC109 or. BC384 BC107 BC141 SJE213 SJE212 AC117 SP8234 BC232 BD130 or. 2N3055 B40C2200 B80C600

• Main principle
• Audio-Amplification

• Wave bands
• - without

• Details
• Hi-Fi equipment

• Power type and voltage
• Alternating Current supply (AC) / 110; 130; 220; 240 Volt

• Loudspeaker
• - This model requires external speaker(s).

• Power out
• 60 W (80 W max.)

• Material
• Wooden case

• from Radiomuseum.org
• Model: SV100 - Grundig Radio-Vertrieb, RVF,

• Shape
• Book-shelf unit.

• Dimensions (WHD)
• 500 x 150 x 290 mm / 19.7 x 5.9 x 11.4 inch

• Notes

• Grundig SV100 ist ein Hi-Fi Stereo-Vollverstärker mit 2x 30 W Nenn-Leistung an 4 Ω.

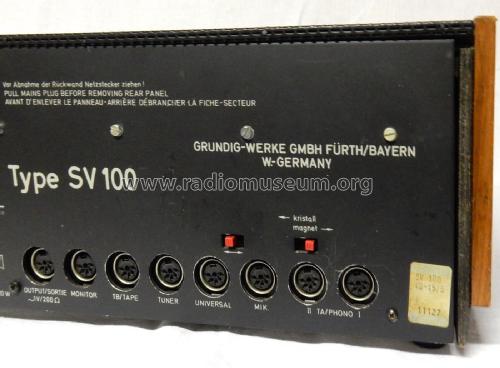

  5 Eingänge:
  Phono 1, Phono 2, Universal (AUX), Tuner, Tape. Phono umschaltbar Magnet-Kristall, Entzerrer-Vorverstärker eingebaut, für Mikrofon umschaltbar.

  2 Lautsprecher-Ausgänge.
  Monitor-Ausgang (Hinterband-Kontrolle), Line-Ausgang 1 V @ 200 Ω, Kopfhörer-Buchse an der Frontplatte, kombiniert mit Lautsprecher-Abschaltung.

  Zwei Netzspannungs-Ausgänge, davon 1x geschaltet.
  Leistungsaufnahme max. 180 W.

  Jeder Halbleitertyp ist einmal gelistet.

• Source of data
• -- Original prospect or advert

• Mentioned in
• -- Original-techn. papers.

• Author
• Model page created by Eberhard Franzke. See "Data change" for further contributors.
