Tischkombination 399W/UKW

Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

Data
Forum
Pictures
Collections

  • Year
  • 1950/1951
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 1892
    • alternative name: Grundig Portugal || Grundig USA / Lextronix

 Technical Specifications

  • Number of Tubes
  • 4
  • Number of Transistors
  • Main principle
  • Superheterodyne (common); ZF/IF 468/10700 kHz
  • Tuned circuits
  • 6 AM circuit(s)     6 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Details
  • Record Player (not changer)
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 125; 220; 240 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 22 cm = 8.7 inch
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Tischkombination 399W/UKW - Grundig Radio-Vertrieb, RVF,
  • Shape
  • Tablemodel, low profile (big size).
  • Dimensions (WHD)
  • 580 x 415 x 375 mm / 22.8 x 16.3 x 14.8 inch
  • Notes

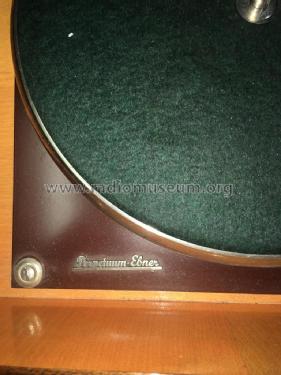

  • Schaltbare Bandbreite; Pultskala. Plattenspieler Perpetuum Ebner für 78 Upm in Schublade eingebaut.

    Die erste AM/FM-ZF-Stufe ist in Reflexschaltung als NF-Vorstufe geschaltet.
    Flankendemodulation für UKW-FM.

    Das Chassis der Grundig Tischkombination 399W/UKW entspricht dem Modell 238W/UKW, jedoch ohne magischem Auge. Weitere Details sowie Dokumentation siehe dort.

    In Lange, Schaltungen der Funkindustrie Band IV, Grundig Rundfunkgeräte, wird im Inhaltsverzeichnis bei 399W/UKW auf das Modell 238W/UKW verwiesen.

  • Net weight (2.2 lb = 1 kg)
  • 18.5 kg / 40 lb 12 oz (40.749 lb)
  • Price in first year of sale
  • 429.00 DM
  • Mentioned in
  • -- Original prospect or advert
