TK25

• Country
• Germany

• Manufacturer / Brand
• Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

• Year
• 1958–1961

• Category
• Sound/Video Recorder and/or Player

• Radiomuseum.org ID
• 22036

• • alternative name: Grundig Portugal || Grundig USA / Lextronix

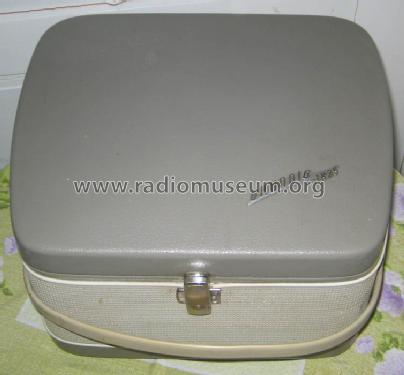

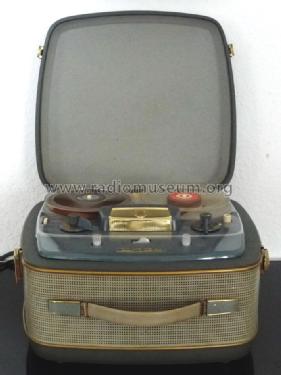

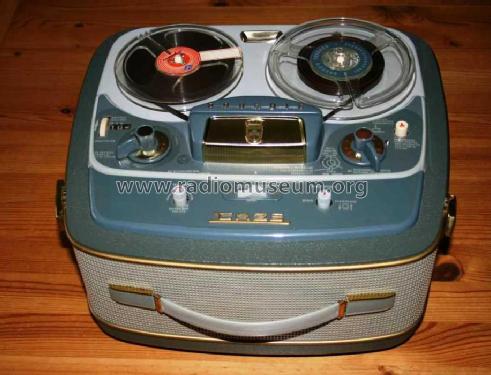

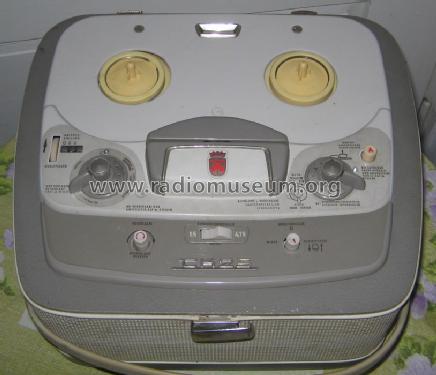

• Picture

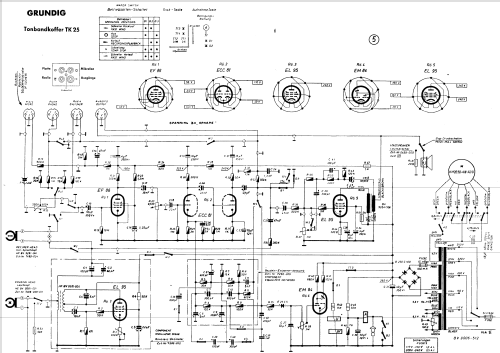

• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 5

• Valves / Tubes
• EF86 ECC81 EL95 EL95 EM84

• Number of Transistors

• Semiconductors
• E25C5 B250C100

• Main principle
• Audio-Amplification

• Wave bands
• - without

• Details
• Tape Recorder

• Power type and voltage
• Alternating Current supply (AC) / 110; 220 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical

• Power out
• 2.5 W (unknown quality)

• Material
• Leather / canvas / plastic - over other material

• from Radiomuseum.org
• Model: TK25 - Grundig Radio-Vertrieb, RVF,

• Shape
• Tablemodel, low profile (big size).

• Dimensions (WHD)
• 370 x 340 x 210 mm / 14.6 x 13.4 x 8.3 inch

• Notes

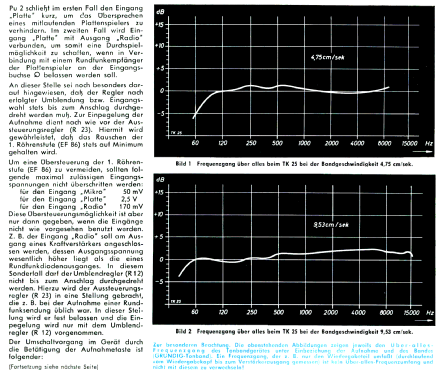

• Zweispur; 4,75/9,5 cm/s. Spulen-Ø 15 cm. Frequenzumfang 50-16000 Hz bei 9,5 cm/sec. und 60-8000 Hz bei 4,75 cm/sec., eingebauter Mikrofonvorverstärker, Voll-Tricktaste für die Erzeugung von Hintergrundmusik, Mischregler für Studio-Effekte, Anschlußmöglichkeit für Kondensator-, Kristall- oder dynamisches Mikrofon, dekadisches Bandlängenzählwerk mit Nullsteller, regelbare Mithörlautstärke bei Aufnahme.

• Net weight (2.2 lb = 1 kg)
• 11 kg / 24 lb 3.7 oz (24.229 lb)

• Price in first year of sale
• 495.00 DM

• External source of data
• Erb

• Source of data
• HdB d.Rdf-& Ferns-GrH 1958/59

• Literature/Schematics (1)

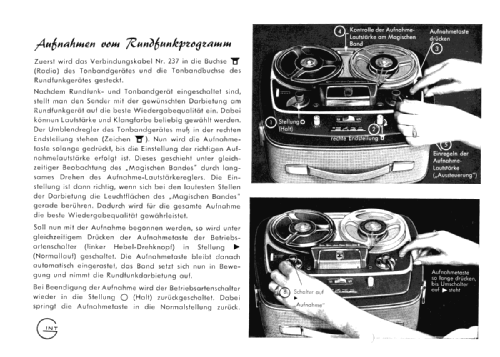

• -- Original-techn. papers.
