TK27L (TK27 de luxe a, k)

• Country
• Germany

• Manufacturer / Brand
• Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

• Year
• 1966–1968

• Category
• Sound/Video Recorder and/or Player

• Radiomuseum.org ID
• 26648

• • alternative name: Grundig Portugal || Grundig USA / Lextronix

• Picture
• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 6

• Valves / Tubes
• EF86 EF86 ECC81 ECC81 EM84 EL95

• Number of Transistors

• Semiconductors
• M3 M3 B250C75

• Main principle
• Audio-Amplification

• Wave bands
• - without

• Details
• Tape Recorder

• Power type and voltage
• Alternating Current supply (AC) / 110; 130; 220; 240 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical

• Power out
• 2.5 W (unknown quality)

• Material
• Various materials

• from Radiomuseum.org
• Model: TK27L - Grundig Radio-Vertrieb, RVF,

• Shape
• Tablemodel, low profile (big size).

• Dimensions (WHD)
• 340 x 175 x 270 mm / 13.4 x 6.9 x 10.6 inch

• Notes

• Vierspur-Stereo; Spulen-Ø 15 cm, Bandgeschwindigkeit 9,5 cm/s. Frequenzbereich: 40···12000 Hz.

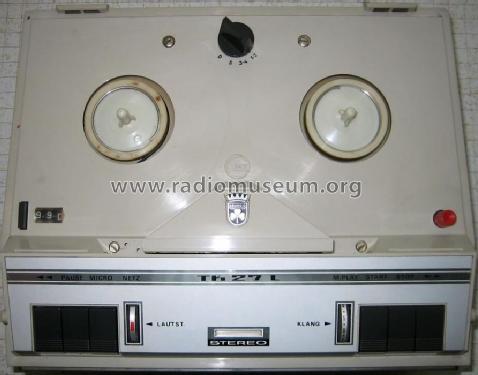

  Auf allen Grundig-Tonbandgeräten TK27L steht unter der Aussteuerungsanzeige "STEREO".

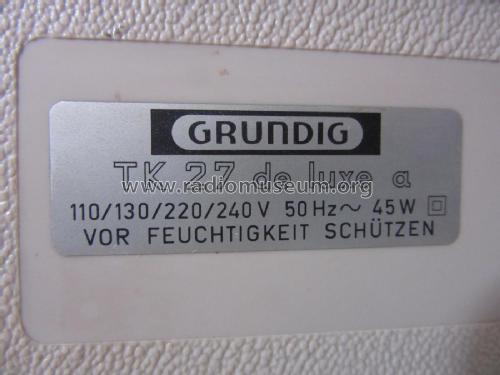

  Dieses Modell wurde mit 3 verschiedenen Motoren ausgestattet. Zur Unterscheidung dient der Kennbuchstabe a oder k auf dem Typschild.

  • TK27L (de Luxe a) mit Motor 7882-098 (AEG)
  • TK27L (de Luxe k) mit Motor 7882-139 oder 7882-141 (Papst), ausserdem entfällt bei dieser Version Widerstand R27, 1 MΩ

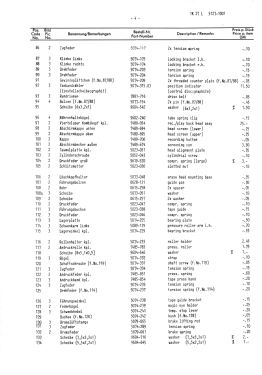

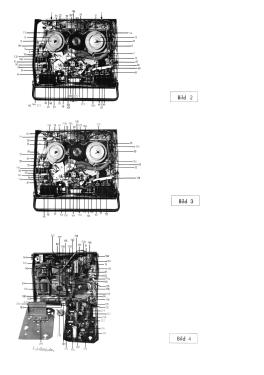

  Siehe hierzu die Tabelle mit Farbbezeichnung der Motor-Anschlüsse im ersten Schema, sch ID 3005919, und die Stückliste.

  Weitere Unterschiede zum Modell TK27L Stereo und diesem TK27L sind derzeit nicht bekannt.

• Net weight (2.2 lb = 1 kg)
• 10.5 kg / 23 lb 2 oz (23.128 lb)

• Price in first year of sale
• 625.00 DM

• External source of data
• erb

• Source of data

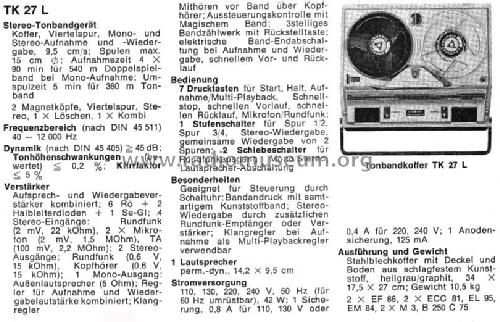

• Handbuch VDRG 1966/1967

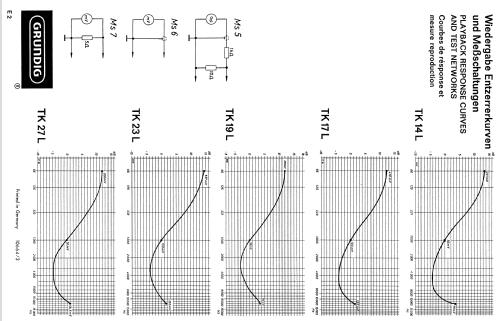

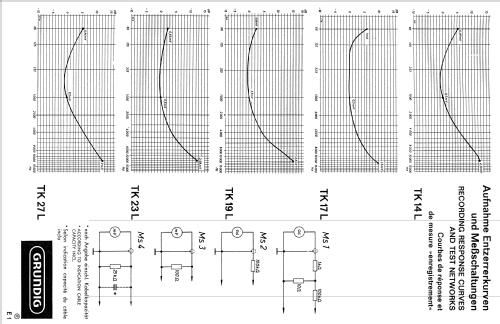

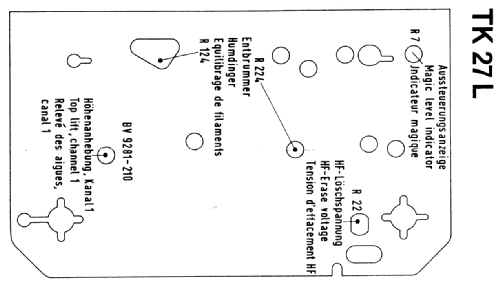

• Literature/Schematics (1)
• -- Original-techn. papers.
