- Country
- Germany
- Manufacturer / Brand
- Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern
- Year
- 1961/1962
- Category
- Sound/Video Recorder and/or Player
- Radiomuseum.org ID
- 24211
-
- alternative name: Grundig Portugal || Grundig USA / Lextronix
ebay

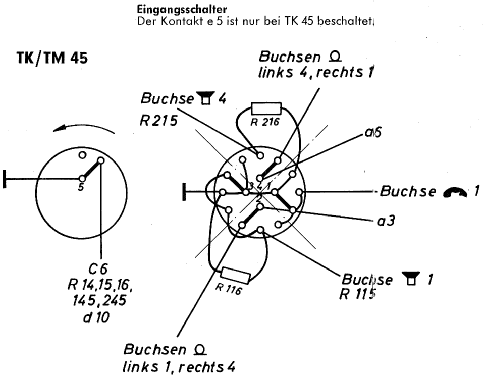

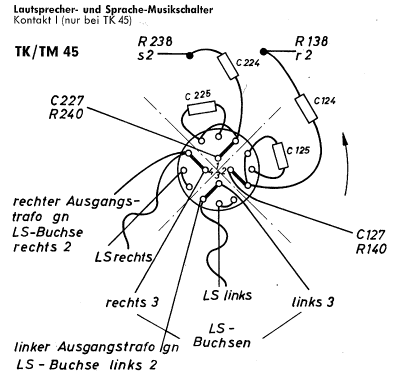

Bild aus Grundig Tonband-Service
TK 45b
TK 45b
TK 45b
TK 45b
TK 45b
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 7
- Number of Transistors
- Main principle
- Audio-Amplification
- Wave bands
- - without
- Details
- Tape Recorder
- Power type and voltage
- Alternating Current supply (AC) / 110; 130; 220; 240 Volt
- Loudspeaker
- 2 Loudspeakers
- Material
- Various materials
- from Radiomuseum.org
- Model: TK45 - Grundig Radio-Vertrieb, RVF,
- Shape
- Tablemodel, low profile (big size).
- Dimensions (WHD)
- 510 x 210 x 400 mm / 20.1 x 8.3 x 15.7 inch
- Notes
- 4-Spur-Stereo; Geschwindigkeiten: 4,75/9,5/19 cm/s, Spulen-Ø 18 cm; 3 Tonköpfe mit Hinterbandkontrolle.
Umschaltbar 50 Hz - 60 Hz.
- Net weight (2.2 lb = 1 kg)
- 15 kg / 33 lb 0.6 oz (33.04 lb)
- Price in first year of sale
- 798.00 DM
- External source of data
- Erb
- Source of data
- HdB d.Rdf-& Ferns-GrH 1961/62
- Literature/Schematics (1)
- -- Original-techn. papers.
- Other Models
-
Here you find 6208 models, 5434 with images and 4205 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern
Collections
The model is part of the collections of the following members.
Forum contributions about this model: Grundig Radio-: TK45
Threads: 1 | Posts: 1
Unterschiede TK40/42/45 (Originaltext aus Grundig Tonband-Service)
Äußerlich unterscheiden sich TK40/42 vom TK45 durch die Größe des Koffers. Im TK45 ist neben den Lautsprechern auch die Stereo-Endstufe untergebracht. Das TM45 ist weitgehend als TK45-Chassis ohne Koffer zu behandeln.
Die Geräte TK40/42/45 unterscheiden sich in ihrer Laufwerkmechanik überhaupt nicht. Kleine Abweichungen im Aufbau und in der Funktion einzelner Bedienungsorgane beruhen ausschließlich auf den unterschiedlichen elektrischen Funktionen.
--
Weiter Infos unter TK40 ID = 25962 - Pläne: d_grundig_tk40_21_unterschiede_tk40_42_45.pdf
Dort finden Sie alle Serviceunterlagen, die für TK40 + TK42 + TK45 gemeinsam gültig sind.
TK40a und TK40b haben nur geringfügige Abweichungen, bei denen unter Umbau auf 60Hz und unter Änderungen hingewiesen wird.
Heribert Jung
Äußerlich unterscheiden sich TK40/42 vom TK45 durch die Größe des Koffers. Im TK45 ist neben den Lautsprechern auch die Stereo-Endstufe untergebracht. Das TM45 ist weitgehend als TK45-Chassis ohne Koffer zu behandeln.
Die Geräte TK40/42/45 unterscheiden sich in ihrer Laufwerkmechanik überhaupt nicht. Kleine Abweichungen im Aufbau und in der Funktion einzelner Bedienungsorgane beruhen ausschließlich auf den unterschiedlichen elektrischen Funktionen.
--
Weiter Infos unter TK40 ID = 25962 - Pläne: d_grundig_tk40_21_unterschiede_tk40_42_45.pdf
Dort finden Sie alle Serviceunterlagen, die für TK40 + TK42 + TK45 gemeinsam gültig sind.
TK40a und TK40b haben nur geringfügige Abweichungen, bei denen unter Umbau auf 60Hz und unter Änderungen hingewiesen wird.
Heribert Jung
Heribert Jung, 19.Nov.06
