• Country
• Germany

• Manufacturer / Brand
• Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

• Year
• 1956–1958

• Category
• Sound/Video Recorder and/or Player

• Radiomuseum.org ID
• 20984

• • alternative name: Grundig Portugal || Grundig USA / Lextronix

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 4

• Valves / Tubes
• EF86 ECC81 EL42 EM85

• Number of Transistors

• Semiconductors
• B250C30 E25C5

• Main principle
• Audio-Amplification

• Wave bands
• - without

• Details
• Tape Recorder

• Power type and voltage
• Alternating Current supply (AC) / 117; 150; 200; 220; 240 Volt

• Loudspeaker
• - For headphones or amp.

• Material
• Metal case

• from Radiomuseum.org
• Model: TM8 - Grundig Radio-Vertrieb, RVF,

• Shape
• Chassis only or for «building in»

• Dimensions (WHD)
• 360 x 180 x 300 mm / 14.2 x 7.1 x 11.8 inch

• Notes
• Zweispur; 9,5/19 cm/s.; Spulen-Ø 18 cm.
  Gerät wurde als Tonbandkoffer mit separater Endstufe und Lautsprecher für Lehrzwecke eingesetzt; Umbau z.B. von Fa. Kirsch, Duisburg.
  Abmessungen dann 29x53x41cm bei 21kg, Kosten 800,-DM
  Die 18cm Spulen ermöglichten bei 19,5cm/s 45 Minuten Aufnahme, das Vorgängermodell TM7 erreichte mit 15cm Spulen nur 30min.
  Bedienung identisch mit dem weit verbreiteten TK5.

• Net weight (2.2 lb = 1 kg)
• 9 kg / 19 lb 13.2 oz (19.824 lb)

• Price in first year of sale
• 508.00 DM

• External source of data
• Erb

• Source of data

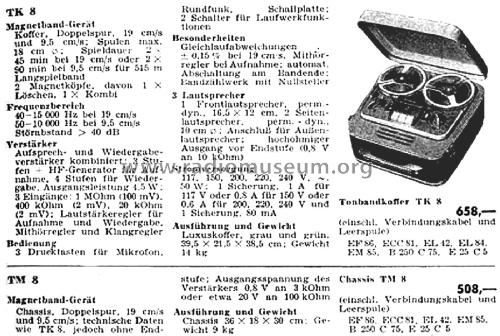

• HdB d.Rdf-& Ferns-GrH 1956/57

• Literature/Schematics (1)
• -- Original-techn. papers.
