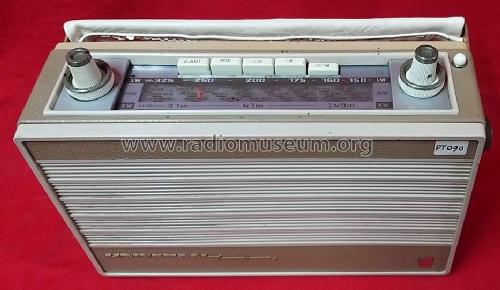

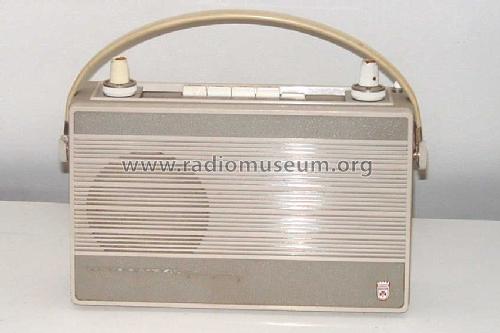

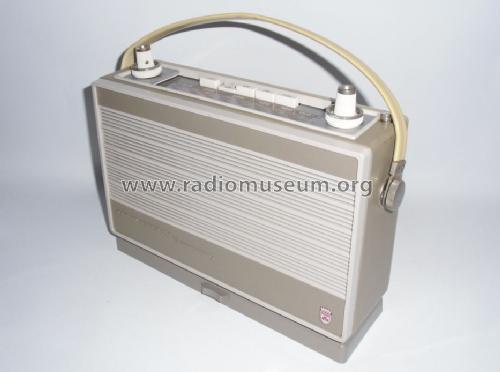

Universal-Boy 201
Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern
- Country
- Germany
- Manufacturer / Brand
- Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern
- Year
- 1962/1963
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 2142
-
- alternative name: Grundig Portugal || Grundig USA / Lextronix
Netzgerät Universal Boy 201
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Transistors
- 11
- Main principle
- Superhet with RF-stage; ZF/IF 460/10700 kHz; 3 AF stage(s)
- Tuned circuits
- 7 AM circuit(s) 17 FM circuit(s)
- Wave bands
- Broadcast, Long Wave, Short Wave plus FM or UHF.
- Power type and voltage
- Dry Batteries / 6 × 1,5 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 12 cm = 4.7 inch
- Power out
- 1 W (unknown quality)
- Material
- Plastics (no bakelite or catalin)
- from Radiomuseum.org
- Model: Universal-Boy 201 - Grundig Radio-Vertrieb, RVF,
- Shape
- Portable set > 8 inch (also usable without mains)
- Dimensions (WHD)
- 280 x 175 x 85 mm / 11 x 6.9 x 3.3 inch
- Notes
- Diodenmischung für die AM-Bereiche mit 2x OA90. Schwundregelung auf 3 Transistoren. Kann durch Auto-Einsatzteil in ein Auto-Empfänger mit beleuchteter Skala verwandelt werden. Einsatzteil umschaltbar auf 6 oder 12Volt. Mit Anschlüssen für Autoantenne, Außen- bzw Zusatzlautsprecher (39,50DM). Netz-Anschlußteil (49.-DM).
Das VDRG-Handbuch 1962 nennt 18 UKW-Kreise.
- Net weight (2.2 lb = 1 kg)
- 3 kg / 6 lb 9.7 oz (6.608 lb)
- Price in first year of sale
- 318.00 DM
- Source of data
- Handbuch VDRG 1962/1963 / Radiokatalog Band 1, Ernst Erb
- Literature/Schematics (1)
- -- Original-techn. papers.
