Weltklang Cassette WKC 2010VD ESA

Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

Data
Forum
Pictures
Collections

  • Year
  • 1976 ?
  • Category
  • Car Radio, perhaps also + sound player/recorder
  • Radiomuseum.org ID
  • 317953
    • alternative name: Grundig Portugal || Grundig USA / Lextronix

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 25
  • Main principle
  • Superheterodyne (common)
  • Wave bands
  • Broadcast (BC) and FM or UHF.
  • Details
  • Cassette-Recorder or -Player
  • Power type and voltage
  • Storage Battery for all (e.g. for car radios and amateur radios) / 12 Volt
  • Loudspeaker
  • - This model requires external speaker(s).
  • Power out
  • 5 W (unknown quality)
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Weltklang Cassette WKC 2010VD ESA - Grundig Radio-Vertrieb, RVF,
  • Shape
  • Chassis only or for «building in»
  • Notes

  • Weltklang Cassette WKC 2010 VD ESA von Grundig ist ein Cassetten-Autosuper
    mit zwei Wellenbereichen und integriertem Kassettenteil für Mono-Wiedergabe;
    nicht zu verwechseln mit Modell Weltklang WK2010 VD (ohne Kassettenteil und abweichender technischer Ausstattung und Halbleiter-Bestückung).

    Technische Daten;
    Rundfunk-Empfangsbereich: UKW und Mittelwelle;
    Automatische UKW-Scharfabstimmung (AFC);

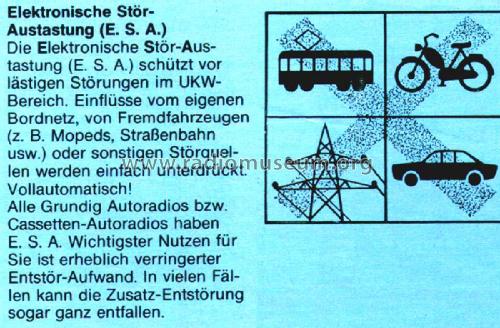

    Elektronische Störaustastung bei UKW (ESA);
    2 Bereichstasten und 2 Klangtasten;
    Ausgangsleistung: 5 Watt bei einem Lautsprecher, 7 Watt bei zwei Lautsprechern.

    Bestückung:
    25 Transistoren, 27 Dioden und 1 IC TCA335A;

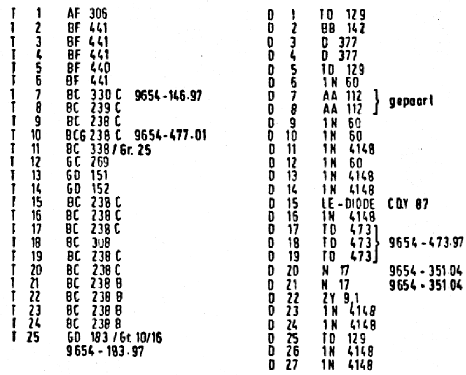

    Übersicht aller Halbleitertypen: (siehe Schaltbildauszug der Bestückungs-Liste).


  • Mentioned in
  • - - Manufacturers Literature (Grundig Revue 1/77)
  • Literature/Schematics (1)
  • -- Original-techn. papers. (Service-Unterlagen 05/76)
  • Author
  • Model page created by Jürgen Küting. See "Data change" for further contributors.
