• Country
• Germany

• Manufacturer / Brand
• Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

• Year
• 1971–1974

• Category
• Car Radio, perhaps also + sound player/recorder

• Radiomuseum.org ID
• 28464

• • alternative name: Grundig Portugal || Grundig USA / Lextronix

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 16

• Semiconductors
• BF222 or. BF200 BF241 BF241 BF240 BF241 BF240 BC238 BC328 S6054 GD151 GD152 BC238 GD183 BF240 BC238 BC338

• Main principle
• Superheterodyne (common); ZF/IF 460/10700 kHz

• Tuned circuits
• 8 AM circuit(s)     11 FM circuit(s)

• Wave bands
• Broadcast, Long Wave, Short Wave plus FM or UHF.

• Power type and voltage
• Storage Battery for all (e.g. for car radios and amateur radios) / 12 Volt

• Loudspeaker
• - This model requires external speaker(s).

• Power out
• 7 W (unknown quality)

• Material
• Metal case

• from Radiomuseum.org

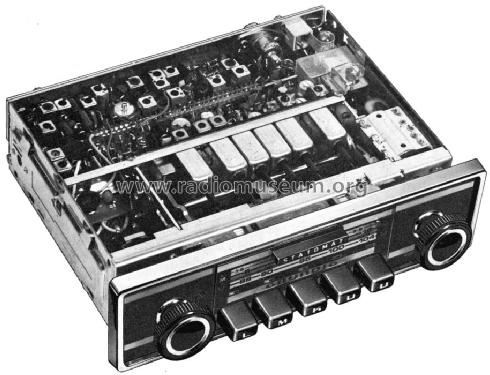

• Model: Weltklang Statomat WK4800 - Grundig Radio-Vertrieb, RVF,

• Shape
• Chassis only or for «building in»

• Dimensions (WHD)
• 175 x 42 x 133 mm / 6.9 x 1.7 x 5.2 inch

• Notes

• Das Autoradio Grundig Weltklang 4800 hat einen motorischen Sendersuchlauf mit 2 Empfindlichkeitsstufen. Laufrichtungsumschaltung des Motors durch Endkontakte und Relais. 5 mechanische Stationstasten. "Statomat"-Taste für Suchlauf. Anschluss für Suchlauf-Fernbedienung (z.B. Fuss-Schalter).

  Nachfolger mit elektronischer Laufrichtungsumschaltung: Weltklang 4805.

• Net weight (2.2 lb = 1 kg)
• 1.5 kg / 3 lb 4.9 oz (3.304 lb)

• Price in first year of sale
• 468.00 DM

• External source of data
• Erb

• Source of data
• Handbuch VDRG 1971/1972

• Mentioned in
• -- Original-techn. papers. (Grundig Technische Informationen Jan. 1972)
