Reflex-Super

Haene; Schweiz

Data
Forum
Pictures
Collections

  • Year
  • 1932 ?
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 77478

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 4
  • Main principle
  • Superheterodyne (common); ZF/IF 122 kHz; Reflex
  • Tuned circuits
  • 7 AM circuit(s)
  • Wave bands
  • Broadcast (MW) and Long Wave.
  • Power type and voltage
  • Alternating Current supply (AC) / 110-220 (evtl. 240) Volt
  • Loudspeaker
  • Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Reflex-Super - Haene; Schweiz

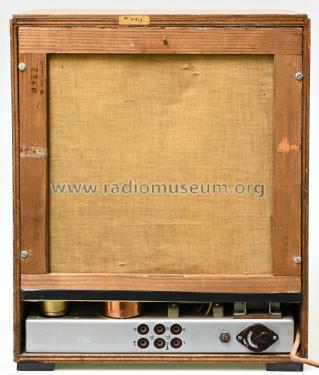

  • Shape

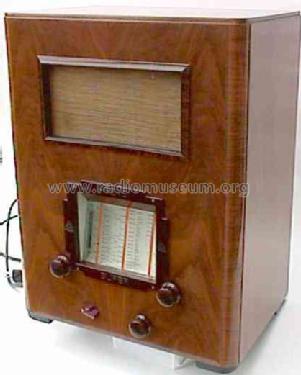

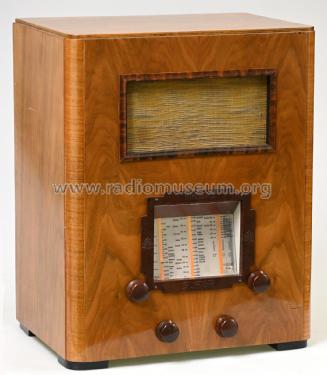

  • Tablemodel, high profile (upright - NOT Cathedral nor decorative).
  • Notes
  • Info Werner Häusle: Ein weitgehend unbekannter kleiner Hersteller der Schweiz. Die Mischstufe enthält im Original eine selbstschwingende Tetrode. Sie ist aus Mangel an einer geeigneten, steilen Röhre durch eine ACH1 ersetzt worden (siehe Schaltung). Die in Reflexschaltung (ZF+NF) betriebene Binode DS4100 bzw. Philips E444 lässt auf das Herstellungsjahr nach 1932 schliessen. Andererseits erinnern die tiefen Empfangsbereiche (420 - 1325 kHz und 130 - 350 kHz) eher an vor 1930 gebaute Geräte.

    Aufwändige Mechanik für den Skalen- und Drehkoantrieb und ein sorgfältig gefertigtes Gehäuse deuten auf einen Empfänger der höheren Preisklasse hin. Hingegen ist dem Hersteller das Dimensionieren der Oszillatorkreise bezüglich kleiner Gleichlauffehler ziemlich daneben geraten. Ein breites Eingangsbandfilter und eine tiefe ZF tolerieren die sich ergebenden Abweichungen einigermassen. Für einen besseren LW-Empfang sollten eine eigene LW-Antennen-Kopplungsspule und separate Trimmer vorhanden sein. Die LW-Eigenschaften sind etwas unterdurchschnittlich ausgefallen. So lassen sich zwar durch das Verwenden einer anderen Antennenbuchse als für die Mittelwelle leicht verbessern, aber wer nimmt schon ein solches Manöver beim Bereichswechsel auf sich?
  • External source of data
  • Werner Häusle
  • Source of data
  • Radiokatalog Band 2, Ernst Erb
  • Author
  • Model page created by Ernst Erb. See "Data change" for further contributors.
