Elementprüfer Wzb
Hartmann & Braun AG; Frankfurt
- Country
- Germany
- Manufacturer / Brand
- Hartmann & Braun AG; Frankfurt
- Year
- 1917–1936
- Category
- Service- or Lab Equipment
- Radiomuseum.org ID
- 128674
-
- Brand: Elima
Hajós és Szántó gyártmány katalógus, 1936.
- Wave bands
- - without
- Power type and voltage
- No Power needed
- Loudspeaker
- - - No sound reproduction output.
- Material
- Metal case
- from Radiomuseum.org
- Model: Elementprüfer Wzb - Hartmann & Braun AG; Frankfurt
- Shape
- Very small Portable or Pocket-Set (Handheld) < 8 inch.
- Dimensions (WHD)
- 57 x 82 x 28 mm / 2.2 x 3.2 x 1.1 inch
- Notes
-

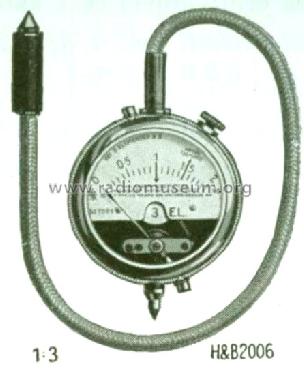

Drehspul Batterieprüfer Wzb, in Taschenuhrform mit Kabel und Spitzkontakten.
Das Gerät dient besonders zum Prüfen von Taschenlampen-Batterien nach den Vorschriften des Verbandes der Fabrikanten von Taschenlampen-Batterien und des VDE und hat den von diesen Verbänden vorgeschriebenen hohen Eingangswiderstand von mindestens 100 Ω/V. (Preisliste 1921).2 Messbereiche:
- Bereich für 1 Element (1,5 V), Endausschlag 2 V; Messwerk 200 Ω;
- Bereich für 3 Elemente (4,5 V), Endausschlag 6 V; Messwerk 600 Ω;
Bei gedrücktem Knopf Messung unter Last:
- Bereich "1" = 5 Ω (300 mA bei voller Batterie);
- Bereich "3" = 15 Ω (300 mA bei voller Batterie);
rote Markierung für Mindestwert bei neuer Batterie.
Ledertasche von M.Forster, Berlin.
- Net weight (2.2 lb = 1 kg)
- 0.170 kg / 0 lb 6 oz (0.374 lb)
- Price in first year of sale
- 81.00 Mark
- Mentioned in
- Preisliste H&B, 1921
- Literature/Schematics (1)
- Hajós és Szántó gyártmány katalógus, 1936
