Dublette id=25564
Hallicrafters, The; Chicago, IL and Arlington/Grand Prairie, TX
- Country
- United States of America (USA)
- Manufacturer / Brand
- Hallicrafters, The; Chicago, IL and Arlington/Grand Prairie, TX
- Year
- 9999
- Category
- Amateur-Receiver (amateur bands, may include broadcast bands)
- Radiomuseum.org ID
- 43910
- Number of Tubes
- 6
- Main principle
- Superheterodyne (common); ZF/IF 455 kHz
- Tuned circuits
- 6 AM circuit(s)
- Wave bands
- Broadcast, Short Wave(s) and Police.
- Power type and voltage
- AC/DC-set / 115-125 Volt
- Loudspeaker
- Electro Magnetic Dynamic LS (moving-coil with field excitation coil) / Ø 5 inch = 12.7 cm
- Power out
- 1.6 W (unknown quality)
- Material
- Metal case
- from Radiomuseum.org
- Model: Dublette id=25564 - Hallicrafters, The; Chicago,
- Shape
- Tablemodel, low profile (big size).
- Dimensions (WHD)
- 330 x 180 x 185 mm / 13 x 7.1 x 7.3 inch
- Notes
-
S-38 (early)
Coverage: 0.540-1.65, 1.65-5.0, 5.0-14.5, 13.5-32MHz, AM/CW, BFO, Differences to later models are shown in Riders Schematic. Automatic noise limiter, beat oscillator for code reception.
- Net weight (2.2 lb = 1 kg)
- 5 kg / 11 lb 0.2 oz (11.013 lb)
- Price in first year of sale
- 40.00 $
- External source of data
- Ernst Erb
- Circuit diagram reference
- Rider's Perpetual, Volume 15 = 1947 and before
- Mentioned in
- Radio Retailing (Radio & Television R.) (July 1946 page 52.)
- Other Models
-
Here you find 926 models, 476 with images and 526 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Hallicrafters, The; Chicago, IL and Arlington/Grand Prairie, TX
Forum contributions about this model: Hallicrafters, The;: Dublette id=25564
Threads: 1 | Posts: 2
Sehr geehrter Herr Erb ,
ich besitze seit neuesten einen S-38 Baujahr 1946 genau wie abgebildet.
Ich habe ihn aufgemacht so gut es ging gesäubert (siehe meine Bilder ) und wieder zusammenge-
fügt. Im Bereich Innen/unten (Bild) rechts oben nach dem Stromeingang,befinden sich 2 identisch
ausehende Teile(??) der rechte war leider geschmolzen ,die Bezeichnung sind nicht zu entziffern;
nebendran das gleiche Teil in Farbe und Größe ,diese hat folgende Bezeichnung : Type 6020
02 MFD 000 W.V.D.C.! Leider habe ich zu dieser Bezeichnung in den Unterlagen der Modelle
im Radiomuseum nichts gefunden !? (trotz dieses geschmolzenen Teiles habe ich ,natürlich über
Konverter 220 auf 110 Volt,das Gerät eingeschaltet,meine Erfahrung ,ich habe einen Stromschlag
bekommen !!) Nun das nächste Mal passe ich auf !
Meine Frage : Was ist das für ein Teil !? Was soll es bewirken im Kreislauf des Empfängers?
Wo bekommt man einen Ersatz her? Oder vielleicht ein technisch gleiches Teil,
neueren Datums!?
Danke für eine Antwort ,bzw. Weiterleitung an einen S-38 Radiofreund/und Kenner.
Grüße aus Unterfranken,
Ihr Lothar Ohm
Attachments

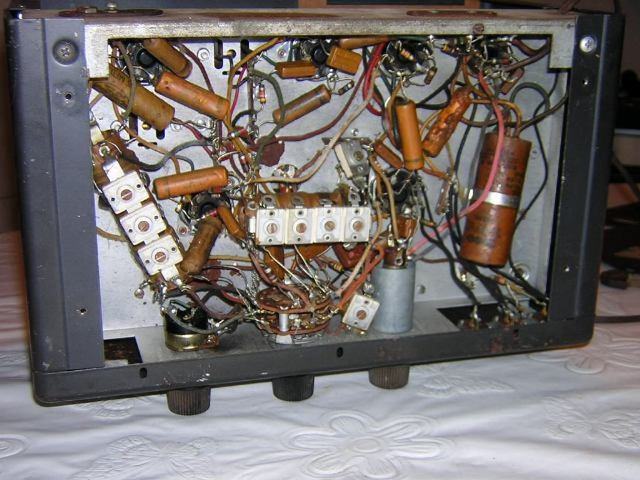

- Innen von unten (73 KB)
Lothar Ohm, 06.Mar.14
