- Produttore / Marca
- Hallicrafters, The; Chicago, IL and Arlington/Grand Prairie, TX
- Anno
- 1951–1953
- Categoria
- Ricevitore amatoriale (può includere bande broadcast)
- Radiomuseum.org ID
- 77796
step-down isolation transformer with cover
step-down isolation transformer open
Clicca sulla miniatura dello schema per richiederlo come documento gratuito.
- Numero di tubi
- 8
- Principio generale
- Supereterodina con stadio RF; ZF/IF 455 kHz
- N. di circuiti accordati
- 9 Circuiti Mod. Amp. (AM)
- Gamme d'onda
- Onde medie (OM) e più di 2 gamme di onde corte (> 2 x OC).
- Tensioni di funzionamento
- Alimentazione universale (doppia: CC/CA) / 105-125 / 210-250 Volt
- Altoparlante
- AP magnetodinamico (magnete permanente e bobina mobile) / Ø 5 inch = 12.7 cm
- Potenza d'uscita
- 2.5 W (qualità ignota)
- Materiali
- Mobile di metallo
- Radiomuseum.org
- Modello: S-77A - Hallicrafters, The; Chicago,
- Forma
- Soprammobile basso, con andamento orizzontale (grosse dimensioni).
- Annotazioni
- Coverage: 0.540-1.68, 1.68-5.4, 5.3-15.5, 15.5-44MHz, Operation at 105-125 Volts AC/DC using 117 Volt Ballast Tube R38 (normally supplied), with operation on 210-250V AC/DC using 220 Volt Ballast Tube R39, AC/DC Version of S-40B, same as S-77 with minor electrical Changes, Price and Make (Year).
- Prezzo nel primo anno
- 120.00 $
- Fonte dei dati
- Communications Receivers
- Letteratura / Schemi (4)

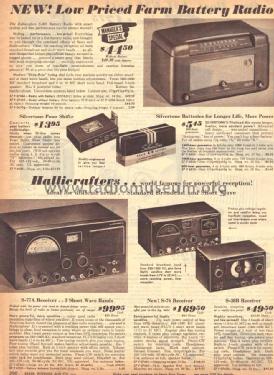

- Sears, Roebuck Catalogs (Silvertone) (Mid-Season/Fall 1951, page 290; order=57F 07461)
- Autore
- Modello inviato da un iscritto da D. Utilizzare "Proponi modifica" per inviare ulteriori dati.
- Altri modelli
-
In questo link sono elencati 935 modelli, di cui 477 con immagini e 535 con schemi.
Elenco delle radio e altri apparecchi della Hallicrafters, The; Chicago, IL and Arlington/Grand Prairie, TX
Discussioni nel forum su questo modello: Hallicrafters, The;: S-77A
Argomenti: 4 | Articoli: 7
Hallo Radiofreunde ,
mir ist da ein Fehler unterlaufen, der Schaltplan S-77A ist wohl in vielen Teilen identisch aber nicht komplett gleich ! Deshalb suche ich weiterhin nach dem authentischen
Schaltplan.
Freundliche Grüße
Lothar Ohm
Lothar Ohm, 28.Mar.14
Sehr geehrte Radiofreunde,
inzwischen ist festgestellt das mein Hallicrafters S-77A vom Schaltbild her identisch ist mit dem Modell S-77. Die Schaltplansuche hat sich hiermit erledigt.
Danke für etwaige Bemühungen.
Mit freundlichen Grüßen
Lothar Ohm
Lothar Ohm, 25.Mar.14
Hallo Radiofreunde ,
ich habe in meinem S-77A folgende Röhren gefunden :
6H6/ 6SC7/25L6/ 6SH7/ 6SK7 /2576GT/ 6Sk7 /und Ballaströhre 243 875
Frage : ist die 6SH7 eine Ersatzröhre im Chassisboden steht 6SG7

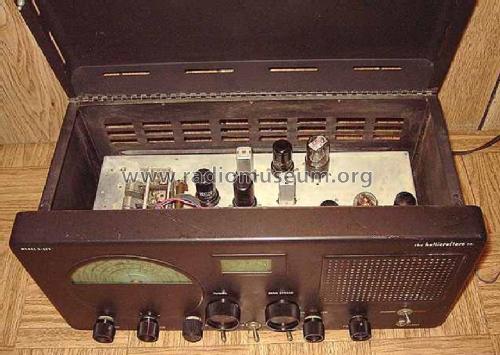

Noch eine Feststellung : das abgebildete Modell S-77A ID= 624848 796x494 hat zum Teil andere Röhren ,wäre dies die Orginalbestückung ?
Gerne erwarte ich Ihre Antworten .
Mit freundlichen Grüßen
Lothar Ohm
Allegati

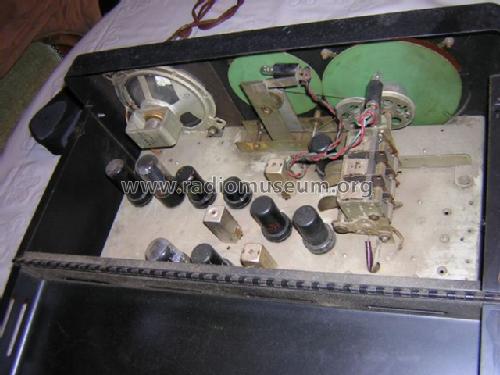

- Ansicht Chassis von oben (69 KB)
Lothar Ohm, 16.Mar.14
Hallo Hallicrafters Freunde,
ich suche für meinen S-77A ,(ohne Skalenscheiben,Plexiglas?) wenn möglich Orginalersatz!
Wer kann Bezugsquellen angeben,oder Sammler die mehr wissen hierüber !
Die Sender Skala ist am linken unteren Eck verzogen, dies stört aber nicht,die Skala
läßt sich gut bewegen.
Skalen Maße: Senderskala ,Kreisegment, Breite 150 mm, Höhe -mittig 63 mm,
Scheibenstärke ca. 1 mm
Bandspreitskala, Rechteckform, Breite 73 mm, Höhe 40 mm
Scheibenstärke ca. 1 mm

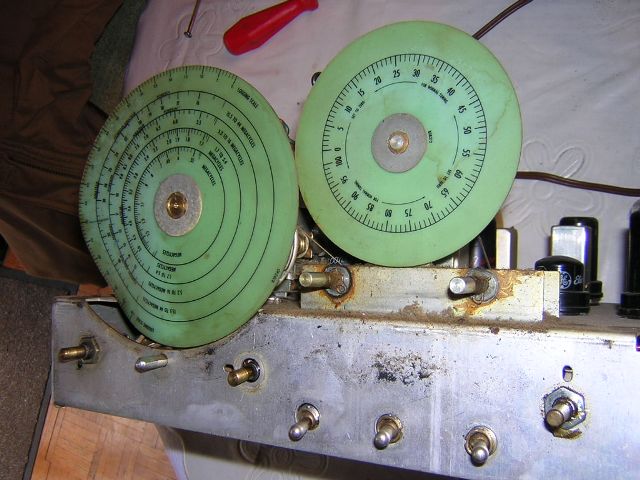

Anbei ein Foto von der Skalensituation .
Ergänzung : die zwei dazugehörigen Skalenzeiger fehlen auch !
Danke für eine Antwort.
Mit freundlichen Grüßen,
Ihr Lothar Ohm
Hallo Radiofreunde,
obige Suchanzeige hat sich erledigt. Habe mir selber welche aus Hartplastik bebastelt und eingesetzt. Den Skalenstrich habe ich mit dem Messer innen eingeritzt.
Danke für eventuelle Bemühungen in dieser Angelegenheit .
Freundliche Grüße
Ihr Lothar Ohm
Allegati
- Skalenaufnahme (70 KB)
- S-77A mit Skalenscheiben (60 KB)
Lothar Ohm, 16.Mar.14
