Oscilloscope HM 103-2

• Pays
• Allemagne

• Fabricant / Marque
• HAMEG GmbH, Frankfurt

• Année
• 1992

• Catégorie
• Appareils de mesure et de dépannage (matériel de labo)

• Radiomuseum.org ID
• 355888

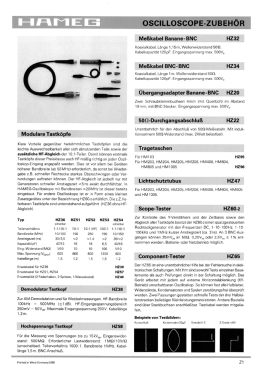

• Images

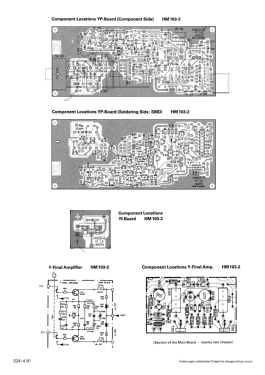

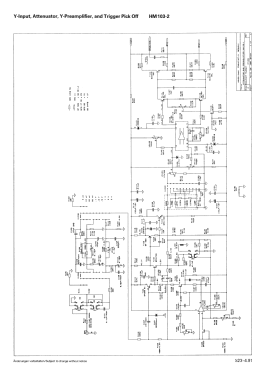

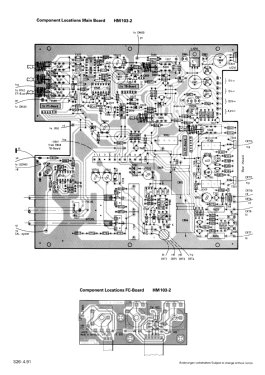

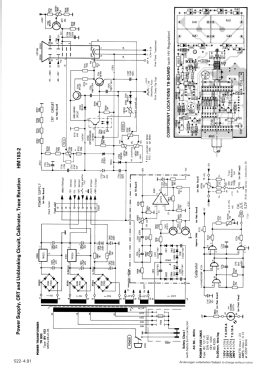

• Schémas

Previous Next

Previous Next

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 1

• Lampes / Tubes
• ER100 or ER101

• Gammes d'ondes
• - sans

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 110; 125; 220; 240 Volt

• Haut-parleur
• - - Pas de sortie basse fréquence

• Matière
• Boitier métallique

• De Radiomuseum.org
• Modèle: Oscilloscope HM 103-2 - HAMEG GmbH, Frankfurt

• Forme
• Modèle de table générique

• Dimensions (LHP)
• 220 x 125 x 345 mm / 8.7 x 4.9 x 13.6 inch

• Remarques

• Type HM103-2 gibt es auch als Röhrenvoltmeter.

  1 Kanal Oszilloskop
  8 x 10 Div. Bildschirm
  Frequenzbereich: 0-10 MHz (-3 dB) / 0-15 MHz (-6 dB)
  Anstiegzeit: ca. 35 ns
  Horizontal-Ablenkung: 0,2 µs/Div bis 0,1 s/Div mit 1-2-5 Teilung.
  Y-Magnify x 5 Funktion
  max. Empfindlichkeit: 1 mV/Div.
  Triggerfunktion: automatisch oder Normal-Triggerung mit Niveaueinstellung
  TV Datstellung von Videosignalen mit Bildfrequenz
  Komponententester:
  Testspannung max. 7,5 V_eff  (Leerlauf)
  Teststrom: max: 23 mA_eff  (Kurzschluß)
  Testfrequenz: 50 bzw. 60 Hz (Netz)

• Poids net
• 3.7 kg / 8 lb 2.4 oz (8.15 lb)

• Auteur
• Modèle crée par Claudius Schreibweis. Voir les propositions de modification pour les contributeurs supplémentaires.
