• Paese
• USA (Stati Uniti d'America)

• Produttore / Marca
• Harman Kardon; New York

• Anno
• 1959 ?

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 158085

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 9

• Valvole
• 6AQ8 6AQ8 6AU6 6AU6 6AU6 6AL5 6AT8A 6BE6 6BA6

• Principio generale
• Supereterodina con stadio RF; ZF/IF 455/10700 kHz

• N. di circuiti accordati
• 7 Circuiti Mod. Amp. (AM)     12 Circuiti Mod. Freq. (FM)

• Gamme d'onda
• Onde medie (OM) e MF (FM).

• Tensioni di funzionamento
• Alimentazione a corrente alternata (CA) / 105 - 125 Volt

• Altoparlante
• - Per cuffie o amplificatori esterni

• Materiali
• Mobile di metallo

• Radiomuseum.org

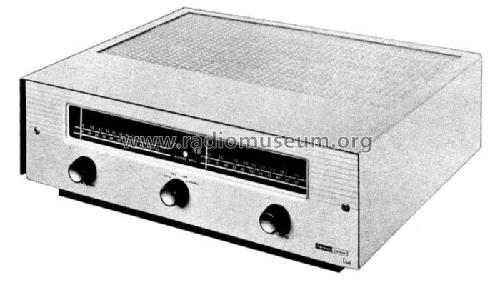

• Modello: T-224 "The Duet" - Harman Kardon; New York

• Forma
• Soprammobile basso, con andamento orizzontale (grosse dimensioni).

• Dimensioni (LxAxP)
• 13 x 4 x 12 inch / 330 x 102 x 305 mm

• Annotazioni

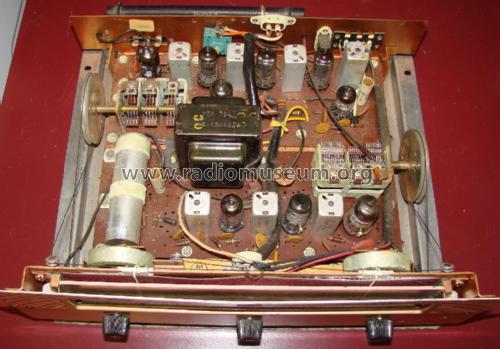

• The Harman Kardon Model T-224 is an AC operated 9 Tube FM-AM Tuner.

  Independent AM and FM sections for "Simulcast" AM-FM-Stereo.
  External decoder required for FM Multiplex Stereo.

  Wave bands: AM 550-1600 kHz, FM 88-108 MHz.

  Matching amplifier: Harman A-224 "The Trio".

  Sintonizzatore OM-FM due circuiti separati, è possibile utilizzare il circuito AM e FM in contemporanea, all'epoca alcune stazioni americane trasmettevano in stereo mandando un canale sulla FM e l'altro sulla AM. Frequenze: FM 88-108 MHz, AM 550-1600 kHz FM-AM tuner.

• Peso netto
• 13 lb 0 oz (13 lb) / 5.902 kg

• Prezzo nel primo anno
• 115.00 $

• Letteratura / Schemi (1)
• Photofact Folder, Howard W. SAMS (Date 5-59, Set 440, Folder 4)

• Letteratura / Schemi (2)
• Radio Shack Catalog (1959; page 13)

• Autore
• Modello inviato da Egon Penker. Utilizzare "Proponi modifica" per inviare ulteriori dati.
